RACELOGIC记录仪VBOX LapTimer使用介绍英国RACELOGIC公司主要供应:英国RACELOGIC传感器,RACELOGIC记录仪，速度传感器，惯性传感器，数据记录仪，视频记录仪，视频数据记录仪，GPS模拟器，计时器，单圈计时器等产品。数据记录仪VBOX LapTimer是一个10Hz GPS数据记录仪和OLED显示屏合二为一。它提供实时显示的实时速度，圈数，最大值。速度，单圈时间或预测单圈时间(增量时间)。即使不显示数据，也始终计算该数据，并将其存储到SD卡上以供以后检查。无论但时需要进行一致目可重复的真实世界测试，或者一次需要征长测试时间数小时，VBOX LapTimer都是一个不错的选择。原理：数据记录仪和传感器一起配合工作，将待测的物理量和激励信号转换成电信号，如电压和电流。之后这些电信号再被转换或数字化为二进制数据。二进制数据是非常易于进行软件分析并存储到PC的硬盘或其他存储介质当中的，比如存储卡和CD光盘。根据输入输出信号的种类，记录仪可分为模-数、数-模、模-模、数-数等形式， 它们的主体电路根据输出形式的不同而有所区别。当输出为数字信号时，其主要电路是能存储数字信息的存储器电路，它能随时将数字信号送给磁带机、穿孔机或其他设备，或经适当变换用示波器观察模拟波形，如数字存储器和波形存储器。当输出为模拟信号时，记录仪主体电路是没有存储功能的模拟放大驱动电路，必须立即用适当记录装置和方法将信号记录到纸、感光胶片或磁带上，才能保存信息，便于进一步分析处理，如各种笔录仪、光线记录器、绘图仪、磁带记录仪等。模拟式电路主要有两种类型，即直接放大驱动型，如笔录仪和自动平衡型，如绘图仪或X-Y记录仪。

Racelogic VBOX速度传感器有5Hz, 10Hz, 20Hz, 和100Hz的GPS更新速率可供选择，所以这一系列的速度传感器适合于各种预算和需求。并且所有的设备都能和DGPS基站相兼容和提高定位的精度。         VBOX速度传感器系列的设备都有同样小的硬件占位空间，仅仅9cm长，并且安装、搬运方便。它是一种理想的汽车自动测试、汽车运动、航海、信息通讯、汽车数据采集等领域应用的设备。它符合IP66标准，每个设备都可以防水防尘，可以用在各种不同的环境下。

数据输出是通过CAN总线的，这使它容易的整合到大多数的汽车运动和试验应用中，每一个速度传感器也具有模拟量和数字量输出。模拟量输出对应于车辆速度、横向加速度、纵向加速度，或者可由用户选择参数的比例。而数字输出可以配置为或者一个数字速度脉冲或者输出一个绕圈光标。

Racelogic VBOX速度传感器主要型号有：VBSS05, VBSS10, VBSS20, or VBSS100。

VBOX速度传感器特点：
1、高性能10Hz GPS接收器：5-100Hz
2、CAN总线输出位置、速度、距离、时间、航向角、高度、垂直速度、纵向和横向加速度、触发器触发到速度为0的距离、触发器时间、触发器速度、转弯半径。
3、RS-232串口输出NMEA、位置、速度及时间
4、用户自定义的模拟量输出
5、用户自定义的数字量输出
6、虚拟绕圈光标输出
7、和DGPS基站兼容
8、可靠的ASDD汽车运动连接头
9、高质量的铝合金外壳
10、IP66标准：防水和防尘
11、6.5V – 30V操作电压范围

12、低电流消耗

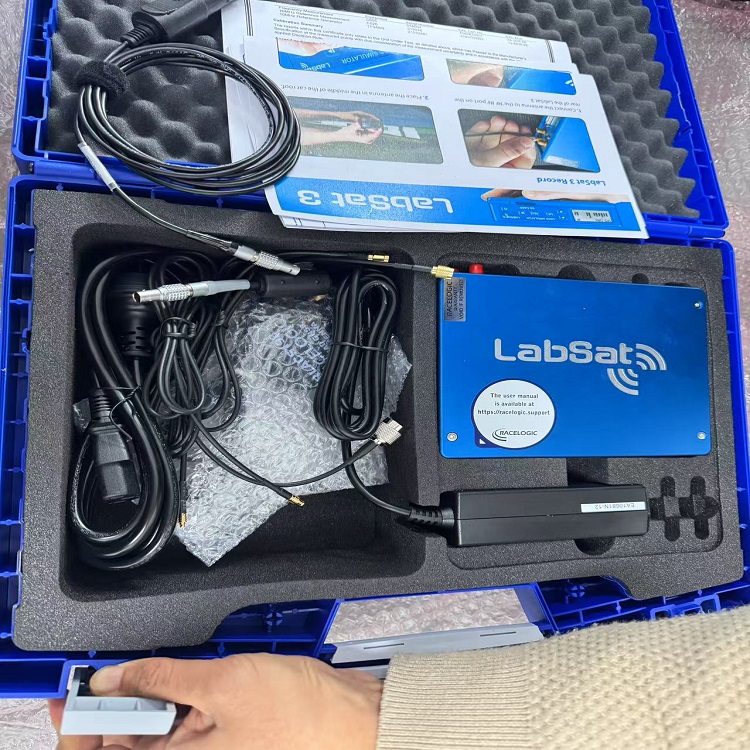

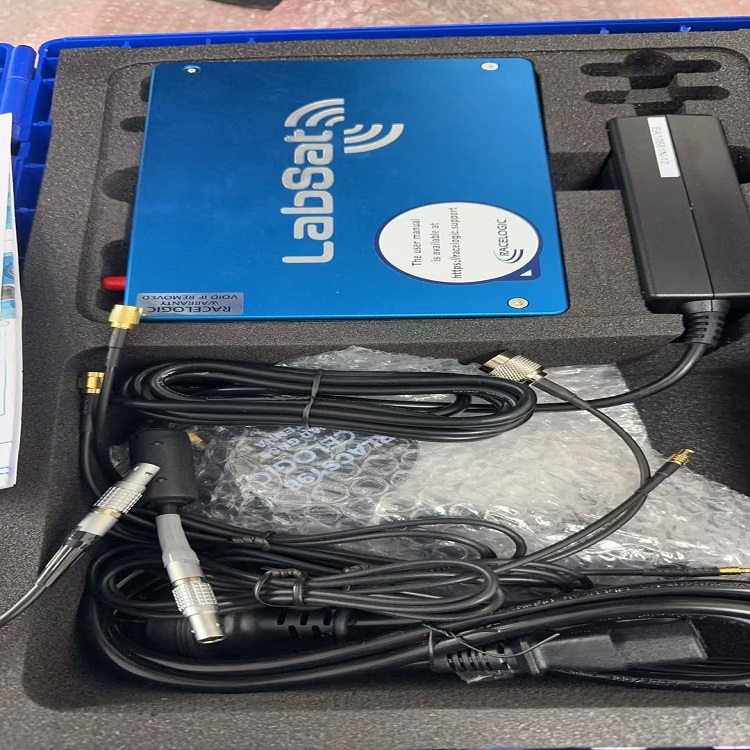

racelogic公司第一代labsat产品，第三代labsat3是市面上，性价比高,便携和多功能的GNSS录制回放模拟器.

如果您正在销售，测试或者开发带导航芯片的产品，您会发现LabSat 3 使得您的工作变得更加简单，快捷和更加经济有效

特点：

模拟器用处（为什么使用模拟器）：

LabSat3采集和回放真实环境世界的数据，使得我们可以在可控制条件下进行对现实环境的复现和重复性的测试.信号包含了真实的多路径，电离层效应，大气效应，以及干扰失锁等,卫星数目不受到通道限制（同样的LabSat3也适用于采集模拟器的场景）。

常规测试通常需要对相同的路线进行多次重复外场测试，每次外场测试的环境以及卫星的布局都在变化。这样会使得产品的问题或者错误的复现变得复杂和不可控制。使用LabSat3可以大大缩短外场测试时间，让您快速找出问题或错误，轻松在实验室一角完成测试.

LabSat3的一个非常有用的特点是使用高速数字接口采集和回放其他的数据,诸如CAN总线数据, RS232信号or数字触发标记可以完全同步被回放,将一个完整的外场测试环境带到实验室一角.

LabSat如何工作

LabSat3通过一个标准的卫星天线接收信号，但对接收的我卫星信号不定位解算和处理,而是通过他的独特处理在一个高带宽的环境下进行数字化保存到一个可插拔的SD卡或者USB的硬盘上.

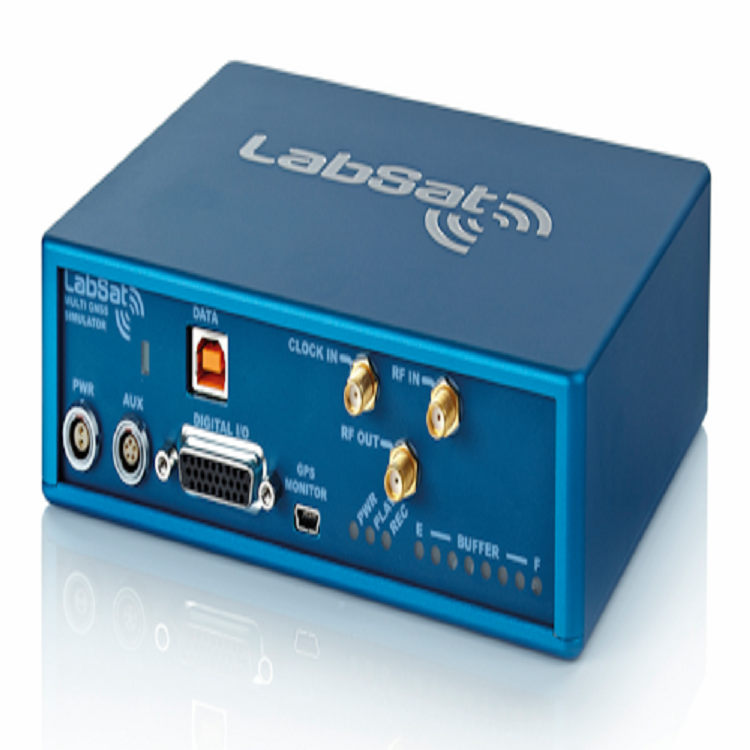

LabSat3的射频输出端口连接到被测设备的天线端口，然后被采集的数据以射频信号形式回放.被测设备通过LabSat3回放的射频信号进行定位解算就如在外场做路测一样

LabSat操作的简单性

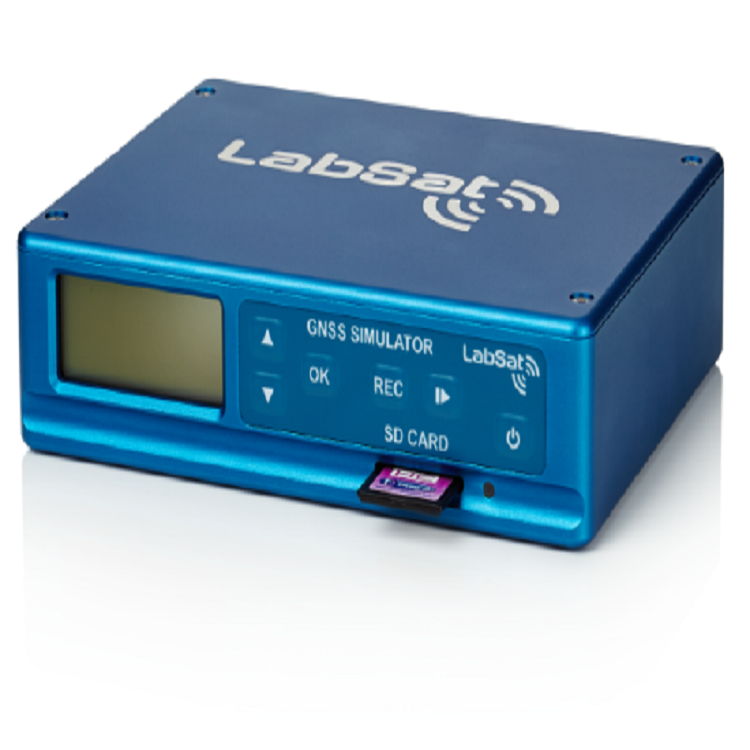

一键采集和回放功能使得LabSat3操作非常的简单.坚固耐用，内置电池，显示清晰，LabSat3在同样的环境下使用非常简单，几乎不需要培训.

我们提供免费的预先录制好的以及模拟的场景文件供客户使用，可以使用尽快使用和操作.

LabSat可以记录那些星座

每个LabSat可以任意选择以下三个频点:

· 1575.420 MHz - GPS L1 + Galileo + SBAS + QZSS

· 1602.000 MHz - GLONASS L1

· 1561.098 MHz - BeiDou B1

自己定义生成自己需要的测试场景

如果想通过自定义创建可测试的信号场景, SatGen可以帮助用户通过在Google地图上截取轨迹，然后自定生成射频信号的文件，然后通过LabSat3回放测试.

SatGen支持多星座和多卫星模拟，用户也可以精确的控制速度，方向和高度等指标.

当然包括自动下载星历，或者用户自定义，SatGen也支持导入KML文件或者NMEA文件，以及时间，日和和动态程度都可以被用户自定义.
