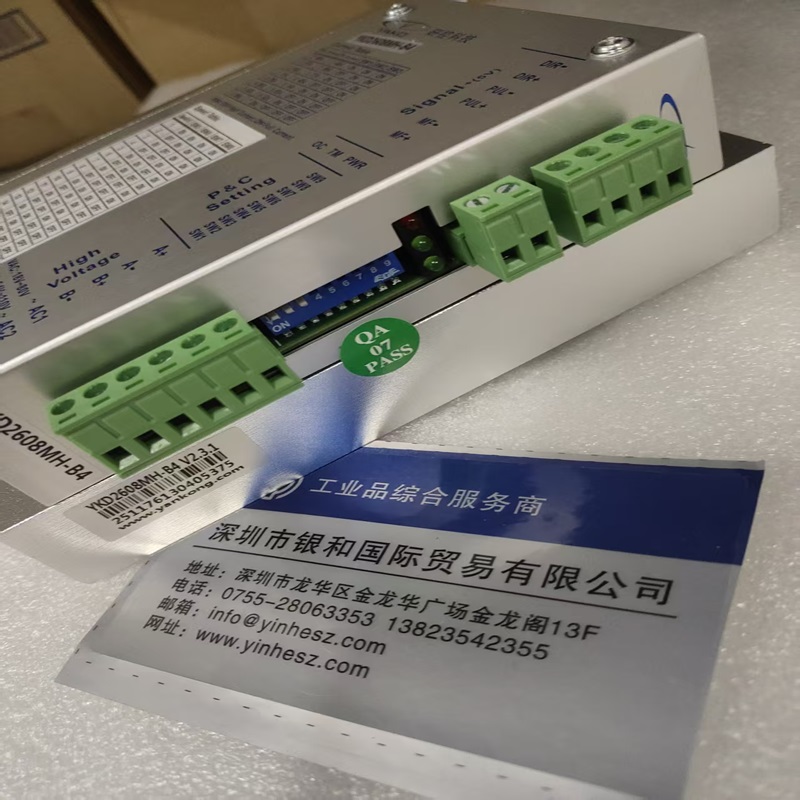

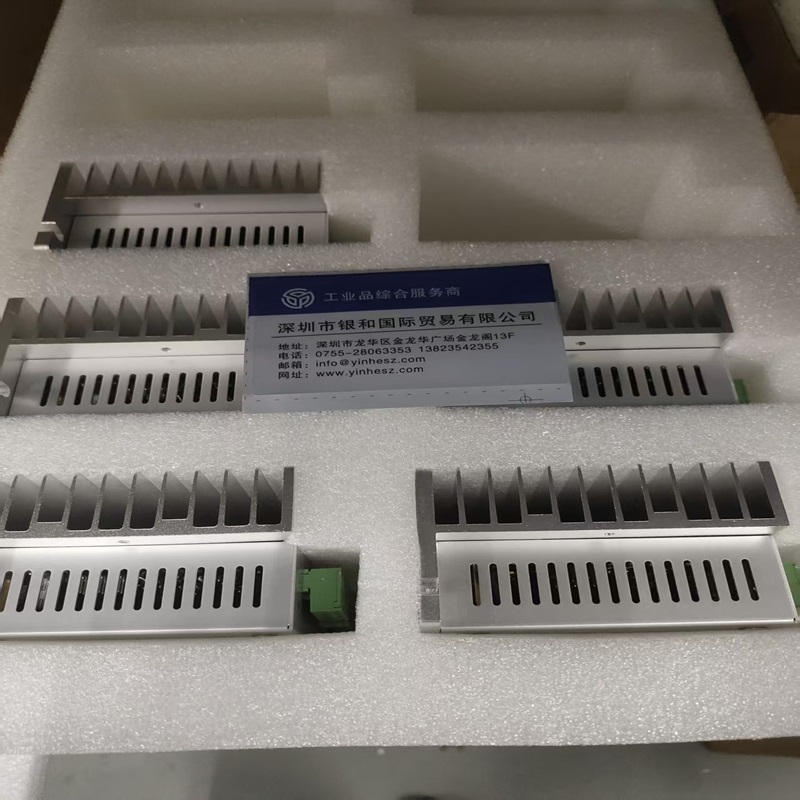

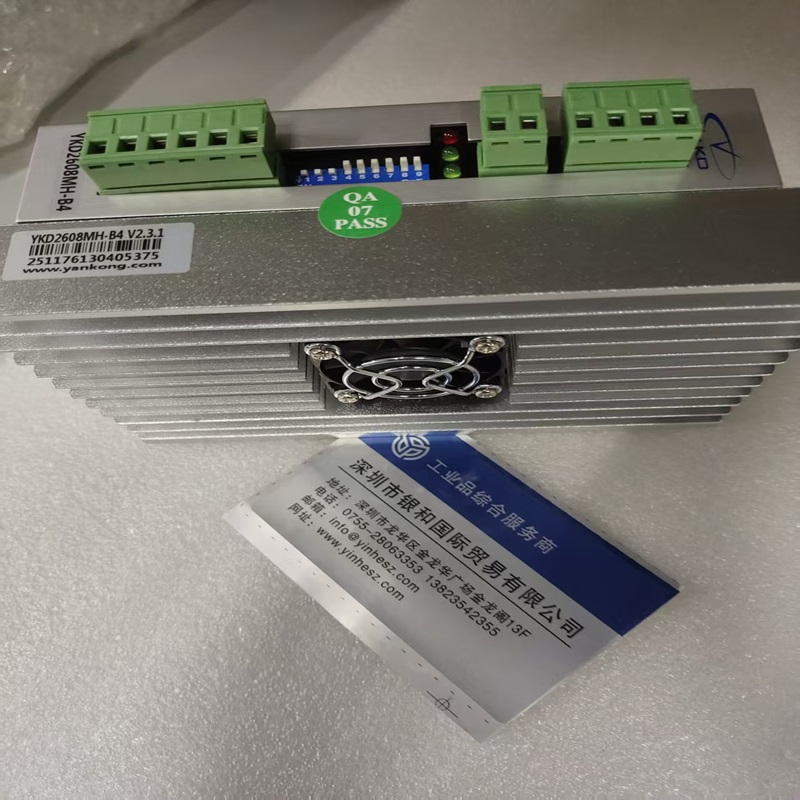

研控YAKO 步进电机 YKD2608MH-B4

研控（YAKO）的 YKD2608MH-B4 是一款高性能数字式步进驱动器，基于新一代32位DSP控制技术设计，主要用于驱动两相混合式步进电机，尤其适用于对运行平稳性、噪音抑制和发热控制有严格要求的自动化设备。
在线咨询 拨打电话
Parameter

规格参数

1. 驱动能力

- 适配电机：支持外径57mm~86mm（NEMA 23~34）的两相混合式步进电机，适配电流有效值在6.0A以下的型号 。

- 电压范围：兼容AC18-80V或DC24-110V宽压输入，可适应不同工业现场的电源环境 。

- 细分设置：提供16档等角度恒力矩细分，最高可达256细分（如200脉冲/转时，细分后分辨率为0.00703125°/脉冲），显著提升位置控制精度 。

2. 控制性能

- 平稳性优化：采用伺服类似的控制算法，结合独特的电路设计，有效抑制电机低频振动（如在100Hz脉冲频率下，振动幅度较传统驱动器降低40%），尤其在小细分（如16细分）时表现优异 。

- 电流控制：平滑精准的正弦波电流控制技术，可将电机发热降低30%以上，例如在持续运行2小时后，电机表面温度较传统方波驱动方案低15℃ 。

- 响应速度：最高脉冲响应频率达200KHz，支持快速启停和频繁换向，适用于高速点胶、激光打标等动态场景 。

3. 保护与可靠性

- 多重保护：内置过压、欠压、过流保护机制，当输入电压超过85V或电机电流超过6.5A时，驱动器自动切断输出并触发报警（红色LED闪烁） 。

- 抗干扰设计：光耦隔离差分信号输入（支持5V~24V电平），可抵御工业环境中的电磁干扰（如变频器、焊机等设备产生的干扰），确保信号传输稳定性 。


Particulars

产品详情


一、步进电机系列



1. 二相步进电机



- 42mm系列：YK42HB33-01A、YK42HB38-01A、YK42HB47-01A、YK42HB60-01A、YK42HB38-02A、YK42HB47-02A、YK42HB60-02A、YK42HB47-02A-SC、YK42HB60-02A-SC

- 57mm系列：YK57HB41-02A、YK57HB51-03A、YK57HB56-03A、YK57HB76-03A、YK57HB56-04A、YK57HB76-04A、YK57HB80-04A、YK57HB100-04A、YK57HB56-PG05、YK57HB56-PG10、YK57HB56-PG15、YK57HB56-PG20

- 60mm系列：YK60HB56-03A、YK60HB65-03A、YK60HB86-03A、YK60HB65-05A-SC、YK60HB86-05A-SC

- 86mm系列：YK86HB65-04A、YK86HB80-04A、YK86HB118-06A、YK86HB156-06A、YK86HB80-4432K-01SC

- 110mm系列：YK110HB99-05A、YK110HB115-06A、YK110HB150-06A、YK110HB201-08A

- 130mm系列：YK130HB197-06A、YK130HB225-06A、YK130HB280-07A



2. 三相步进电机



- 57mm系列：YK364A、YK366A、YK368A、YK3610A

- 86mm系列：YK397A、YK397A-H、YK3910A、YK3910A-H、YK3913A、YK3913A-H

- 110mm系列：YK31112A、YK31115A、YK31118A、YK31122A

- 130mm系列：YK31317A、YK31320A、YK31323A、YK31328A



3. 闭环步进电机



- 57mm系列：YK257EC56E1、YK257EC76E1、YK257EC56E1-KZ01、YK257EC80E1-KZ01、YK257EH76E1

- 60mm系列：YK260EC65E1、YK260EC86E1、YK260EC65E1-KZ01

- 86mm系列：YK286EC80A1、YK286EC118A1、YK286EC156A1、YK286EC118M1、YK286EC156M1

- 110mm系列：YK3110EC140C1、YK3110EC220C1、YK3110EC140C1-S、YK3110EC220C1-S



二、伺服电机系列



1. ASMJ系列（通用型）



- ASMJ-06-0230B-G321、ASMJ-08-0830B-G321、ASMJ-11-1530B-U321、ASMJ-13-1515B-U321、ASMJ-13-2025B-U321、ASMJ-13-2625B-U321



2. AS2MJ系列（经济型）



- AS2MJ-06-0230B-G321、AS2MJ-08-0830B-G321



3. 集成式闭环步进电机



- YSS57-P、YSS57-R、YSS57-C、YSS60-P、YSS60-R、YSS60-C、ESS242、ESS257、ESS260



三、特殊型号



- 带刹车步进电机：YK42HB47-02A-SC、YK42HB60-02A-SC、YK57HB56-04A-SC、YK57HB76-04A-SC、YK57HB80-04A-SC

- 减速步进电机：YK42HB47-PG05、YK42HB47-PG10、YK42HB47-PG15、YK42HB47-PG20、YK57HB56-PG05、YK57HB56-PG10
