规格参数
1. 光学性能
- 焦距：50mm，支持2/3"传感器（6.2μm像素间距），覆盖1.5MP分辨率需求 。
- 光圈范围：F2.3-F22，手动调节，可在低光环境下提供清晰成像 。
- 畸变率：仅0.06%，确保高精度测量与边缘清晰度 。
- 视角：10.1°×7.6°（2/3"传感器），适合中远距离目标的细节捕捉 。
2. 物理特性
- 接口类型：C卡口，兼容主流工业相机（如Basler、FLIR） 。
- 尺寸与重量：φ29.5×29.5mm，仅45g，可安装于空间受限的设备中 。
- 滤镜规格：M25.5×0.5螺纹，支持标准滤镜扩展功能 。
3. 机械设计
- 对焦范围：∞-500mm，手动对焦环设计，支持精细调节 。
- 振性能：采用独创机械结构，光轴变动<10μm，通过JIS C 60068-2-6振动测试（10-500Hz，100m/s²），适用于振动环境。
- 安装方式：镜筒设3处固定孔，可根据环境选择最佳固定点，提升稳定性。
二、核心优势
1. 高分辨率与低失真
镜头采用非球面镜片与电子束镀膜技术（EBC），有效抑制眩光与色散，在F4光圈下中心分辨率达1.5MP，边缘分辨率保持优异。例如，在半导体晶圆检测中，可清晰捕捉微米级缺陷。
2. 紧凑与轻量化设计
外径φ29.5mm的超小机身配合45g重量，可集成于机械臂末端或微型检测设备，降低负载并提升运动灵活性 。
3. 宽环境适应性
- 温度范围：支持-10℃至50℃工作环境（参考同类产品特性），适应工厂车间的温度波动 。
- 抗冲击性：通过10G冲击测试，适合高速生产线或移动平台。
4. 经济性与兼容性
相比同类工业镜头，HF50HA-1S价格更具竞争力，且兼容主流机器视觉软件（如Halcon、VisionPro），降低系统集成成本。
三、典型应用场景
1. 电子制造与半导体
- 电路板检测：高分辨率与低畸变特性可识别焊接缺陷、元件偏移等问题。
- 晶圆测量：支持6.2μm像素传感器，满足晶圆表面划痕、尺寸偏差的高精度检测。
2. 汽车与零部件生产
- 装配验证：在发动机缸体装配中，可检测螺栓扭矩标记、密封胶均匀性。
- 外观检测：用于车身油漆缺陷、车灯安装位置的视觉检查。
3. 物流与机器人
- 码垛定位：机器人通过该镜头识别货物位置，实现精准抓取与码放。
- AGV导航：在仓储环境中，辅助AGV识别路径标识与障碍物。
4. 医疗与生命科学
- 显微镜成像：适配2/3"传感器的显微镜，用于细胞结构观察与病理分析。
- 医疗器械检测：检测注射器针头毛刺、药瓶标签完整性。
富士能 HF50HA-1S 凭借高分辨率、紧凑设计与可靠性能，成为工业视觉领域的性价比之选。其灵活性与兼容性使其广泛应用于电子、汽车、医疗等行业，助力客户提升生产效率与产品质量。
产品详情
日本FUJINON富士能镜头的全系列分类及核心型号解析，涵盖工业、电影、安防、消费级等多个领域。
一、工业视觉镜头
1. 高分辨率系列（支持2/3"至1.2"传感器）
- HF-12M系列（1200万像素，2.1μm像素间距）：
- HF818-12M（8mm焦距）、HF1218-12M（12mm）、HF1618-12M（16mm）、HF2518-12M（25mm）、HF3520-12M（35mm） 。
- 特点：4DHR抗振设计，畸变率<0.06%，支持C卡口，重量仅80-120g。
- CF-ZA-1S系列（2500万像素，2.74μm像素间距）：
- CF8ZA-1S（8mm）、CF12ZA-1S（12mm）、CF16ZA-1S（16mm）、CF25ZA-1S（25mm）、CF35ZA-1S（35mm）、CF50ZA-1S（50mm） 。
- 特点：支持1.2型传感器，CRA（主光线入射角）<5°，重量165-170g，适配IMX530/IMX253等高端传感器。
2. 通用型系列（支持500万像素以下）

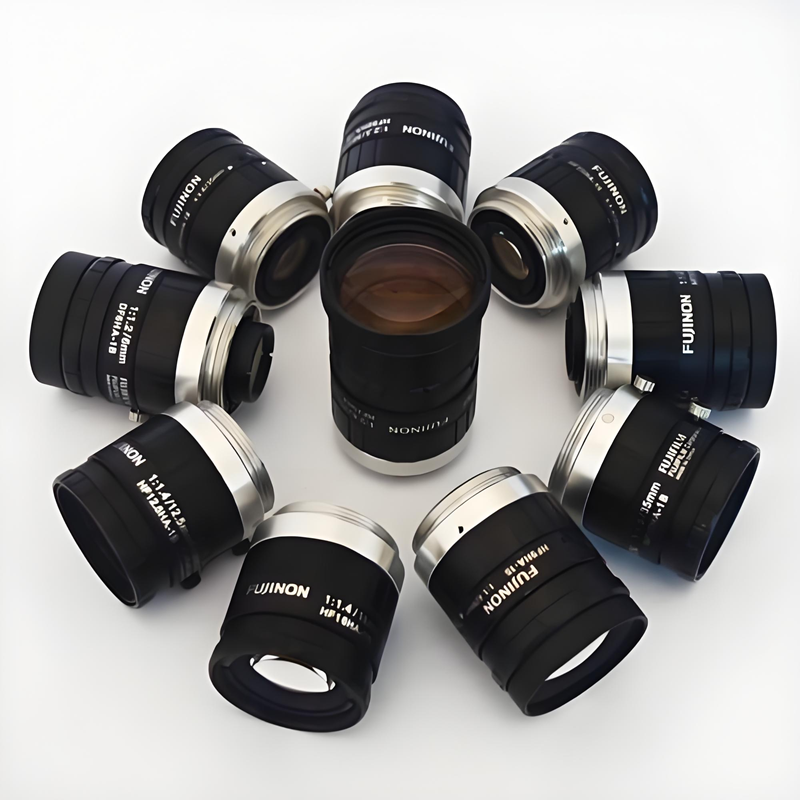

- HF-HA-1S系列（2/3"传感器，6.2μm像素间距）：
- HF25HA-1S（25mm）、HF50HA-1S（50mm） 。
- 特点：紧凑设计（φ29.5mm），重量40-45g，手动对焦，适用于半导体检测与机器人视觉。
- HF-SA系列（500万像素，2/3"传感器）：
- HF12SA-1（12mm）、HF25SA-1（25mm）、HF50SA-1（50mm）。
- 特点：低失真（<0.1%），支持F2.3-F22光圈，兼容Halcon/VisionPro软件。
3. 特殊应用系列
- FE185系列（185°超广角，500万像素）：
- FE185-5M（固定焦距）。
- 特点：鱼眼镜头，覆盖1英寸传感器，适用于360°全景检测。
- TF系列（3CCD/3CMOS专用）：
- TF12.5-75mm（变焦）。
- 特点：消除色像差，支持广播级色彩还原，常用于医疗内窥镜。
二、电影与广播镜头
1. 高端电影变焦系列
- HK Premier系列（Super 35mm传感器，PL卡口）：
- HK14.5-45mm T2.0（超广角变焦）、HK18-85mm T2.0（标准变焦）、HK24-180mm T2.6（高倍率变焦）、HK75-400mm T2.8-3.8（长焦） 。
- 特点：全焦段T2.0-T2.6恒定光圈，9枚光圈叶片营造自然焦外，重量9.1kg（HK75-400mm）。
- Premista系列（全画幅传感器，PL/LF卡口）：
- Premista 28-70mm T2.9、Premista 70-200mm T2.9。
- 特点：HDR高动态范围，支持8K分辨率，重量4.2-4.8kg。
2. 轻便电影变焦系列
- MK系列（E卡口，Super 35mm传感器）：
- MK18-55mm T2.9、MK50-135mm T2.9 。
- 特点：重量<1kg，全焦段T2.9恒定光圈，抑制镜头呼吸效应，适配索尼FS7/RED Komodo。
- XK Cabrio系列（4K兼容，EF卡口）：
- XK20-120mm T3.5。
- 特点：可拆卸伺服驱动单元，支持ENG操作模式，重量2.85kg。
3. 广播箱式镜头
- XA系列（2/3"传感器，广播级变焦）：
- XA55x9.5BESM（55倍变焦，9.5-522mm）、XA99x8.4BESM（99倍变焦，8.4-832mm） 。
- 特点：Quick Zoom快速变焦，支持自动巡航功能，重量7-12kg，常用于体育赛事转播。
三、安防监控镜头
1. 手动变焦系列
- YV系列（CS卡口，室内应用）：
- YV2.7x2.2SA-2（2.2-6mm，2.7倍变焦）、YV4.3x2.8SA-2（2.8-12mm，4.3倍变焦） 。
- 特点：重量55-80g，支持DC自动光圈，视角覆盖120°（广角端）。
- DV系列（CS/C卡口，户外长距离）：
- DV10x8SR4A-1（8-80mm，10倍变焦）、DV3.8x4SR4A-SA1（4-15.2mm，3.8倍变焦） 。
- 特点：IP66防护，重量180g，支持-10℃至50℃工作环境。
2. 电动变焦系列
- HV系列（C卡口，日夜切换）：
- HV10x4.5B（4.5-45mm，10倍变焦）。
- 特点：IR-CUT双滤光片，支持F1.2大光圈，适用于低光照环境。
四、消费级与摄影镜头
1. X系列无反镜头
- XF定焦系列：
- XF50mm F1.0 R WR（大光圈人像）、XF16mm F1.4 R WR（超广角）、XF23mm F2.8 R WR（2025年新款，90g超轻量） 。
- XF变焦系列：
- XF16-55mm F2.8 R LM WR（标准变焦）、XF150-600mm F5.6-8 R LM OIS WR（超远摄） 。
- 特点：支持机身防抖，防尘防水滴，适配X-T5/X-H2等机型。
2. 中画幅GFX系列
- GF定焦系列：
- GF35mm F4 R WR（等效28mm，GFX100RF一体机镜头） 、GF110mm F2 R LM WR（人像王）。
- GF变焦系列：
- GF32-64mm F4 R LM WR（标准变焦）、GF100-200mm F5.6 R LM OIS WR（长焦）。
- 特点：1亿像素解析力，支持相位检测AF，重量1.2-1.6kg。
五、特殊领域镜头
1. 医疗与科学
- 膀胱镜系列：
- 41.0121A（硬镜，30°视野）。
- 特点：蓝宝石镜头，防刮耐磨，适配富士能医疗图像处理系统。
- 显微镜物镜：
- LMPlanFL N20x/0.45（生物显微镜）。
- 特点：平场复消色差设计，支持荧光成像。
2. 投影与工业检测
- FP-Z系列（超短焦投影机镜头）：
- FP-Z6000（WUXGA分辨率）、FP-Z8000（4K分辨率） 。
- 特点：折曲型双轴旋转结构，投射比0.23:1，适用于AR/VR显示。
