规格参数
| 参数项目 | 参数详情 |
|---|---|
| 产品型号 | ATOMAX BN90 |
| 雾化类型 | 外部混合涡流二流体 |
| 主体材质 | SUS316 不锈钢 |
| 液体通径 | φ2.0~6.0mm 大通径 |
| 适配液体粘度 | ≤10000cp |
| 雾化粒径 | 5~500μm（超细雾模式 5~30μm） |
| 标准液体流量 | 15~30L/h |
| 推荐工作气压 | 0.3~0.5MPa |
| 推荐液压 | 0.1~0.3MPa |
| 喷雾形态 | 实心圆形雾，喷雾角 60°-90° |
| 内部结构 | 仅 2 件核心部件，无滤网、无死角 |
| 接口形式 | 上进气内螺纹、侧进液内螺纹 |
| 核心特性 | 防堵塞、耐酸碱、低耗气、易维护 |
| 适用介质 | 压铸脱模剂、陶瓷釉浆、高固浆料、润滑液 |
| 适用工况 | 压铸喷涂、陶瓷上釉、浆料涂布、连续量产喷淋 |
产品详情
一、产品简介
ATOMAX BN90 不锈钢外混涡流式二流体喷嘴，基于 AM 系列精密雾化结构加大流量升级款，直通大孔径防堵流路，
可稳定雾化高粘度浆料、脱模剂，平均 5μm 均匀超细雾；适配中小型生产线批量喷涂、压铸脱模、陶瓷上釉、
食品调味、废气净化雾化，316 不锈钢耐腐蚀，安装尺寸与日本原装完全通用，现货替代进口件。
二、产品结构说明
316 不锈钢一体数控加工，镜面抛光处理，耐酸碱腐蚀、耐高温，适配化工、食品、压铸等多工况；一体式紧凑机身，占用安装空间小，支持多支阵列排布。
侧面双独立内螺纹接口，一路进气、一路进液，气液完全分离，停机自动断液无滴水，杜绝工件水渍污染。
直通式大孔径液体流路，液体通道宽敞，固体颗粒不易卡滞，相比微量 AM 系列抗堵塞能力大幅提升，可长期连续无故障运行。
前端锥形涡旋雾化头，外部混合雾化结构，雾粒均匀细腻，广角喷雾覆盖，涂层薄且全覆盖，无积液流淌。
标准外螺纹六角定位台，扳手拆装便捷，适配自动化流水线、压铸机、喷雾干燥设备快速改装。
四、产品核心优势
大流量稳定超细雾化，兼顾大输送量与微米级细雾，喷涂厚度均匀，适配中小型量产线批量作业。
直通大孔径防堵设计，可雾化含固体颗粒釉料、脱模剂、浆料，大幅减少停机清洗频次，提升生产线效率。
高粘度介质适配，最高可雾化 10000cP 粘稠液体，压铸离型剂、陶瓷釉浆、重油燃烧雾化均可稳定使用。
节能低耗，相比传统喷嘴压缩空气消耗量降低 15%-70%，长期使用有效降低空压机运行成本。
简易结构易维护，仅双组件可拆卸，5 分钟即可完成全拆解清洗，无藏污死角，食品、制药场景卫生达标。
原装同款高性价比，尺寸、雾化性能与日本 ATOMAX 原厂 BN90 完全兼容，现货库存，交期远短于进口原装。
五、适用行业场景
压铸铸造行业：模具脱模剂均匀喷涂，提升铸件表面光洁度，延长模具使用寿命
新能源电子：锂电池极片、PCB 板浆料涂层，防静电微量喷雾
陶瓷加工：陶瓷坯体釉料喷涂，釉层均匀无颗粒斑点
食品加工：肉制品调味液、香精雾化喷洒，卫生易清洁
环保废气处理：脱硫药液雾化、废油高温燃烧雾化、空间除臭消杀
化工制粒：喷雾干燥造粒、润滑油、粘合剂薄膜涂布
六、同系列型号选型参考
BN90：小流量量产款，流量 15–30L/h，小型产线、局部喷涂专用
BN160：中流量款，30–60L/h，PCB、锂电池中等规模生产线
BN200：中大流量款，60–100L/h，汽车模具、大面积连续喷涂
BN500/BN1000：超大流量款，大型废气处理、喷雾干燥造粒
AM6S-1ST：微量精密款，极小流量，半导体晶圆、电子精密镀膜
七、安装使用说明
管路对接：侧面上方螺纹接入洁净压缩空气，下方螺纹接入待雾化液体，建议液体前端加装过滤器。
压力调试：气源调压 2–5bar，调节供气、供液压力配比，按需调整雾量大小与喷雾幅宽。
安装排布：多支阵列安装时预留间距，避免相邻雾场相互干扰，保证喷涂均匀。
停机维护：每日生产结束通入清水冲洗内部通道，浆料、釉料工况需定期拆解清理喷口残留固体。

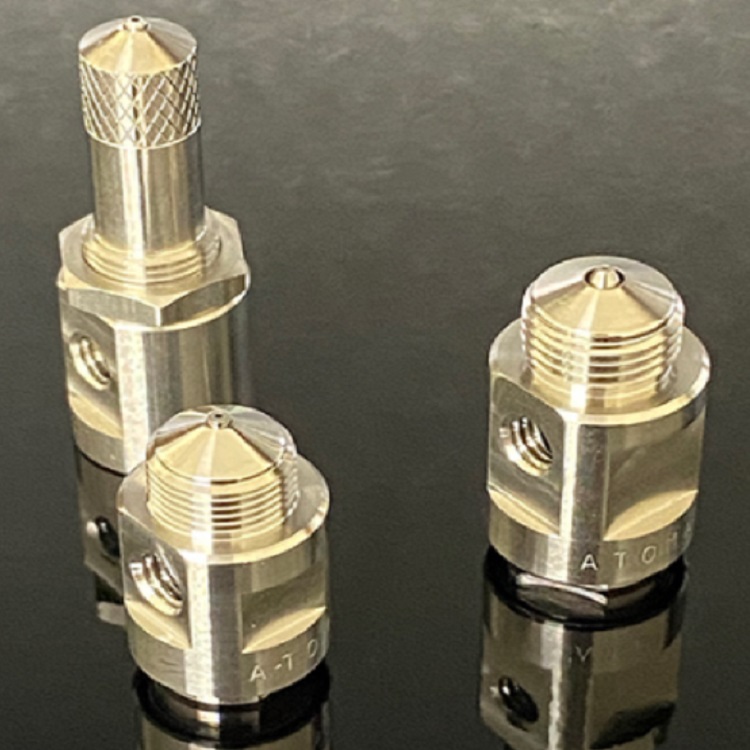

AM型喷嘴系列
AM6/AM12/AM25/AM45
BN型喷嘴系列
BN90/BN160/BN200/BN500/BN1000

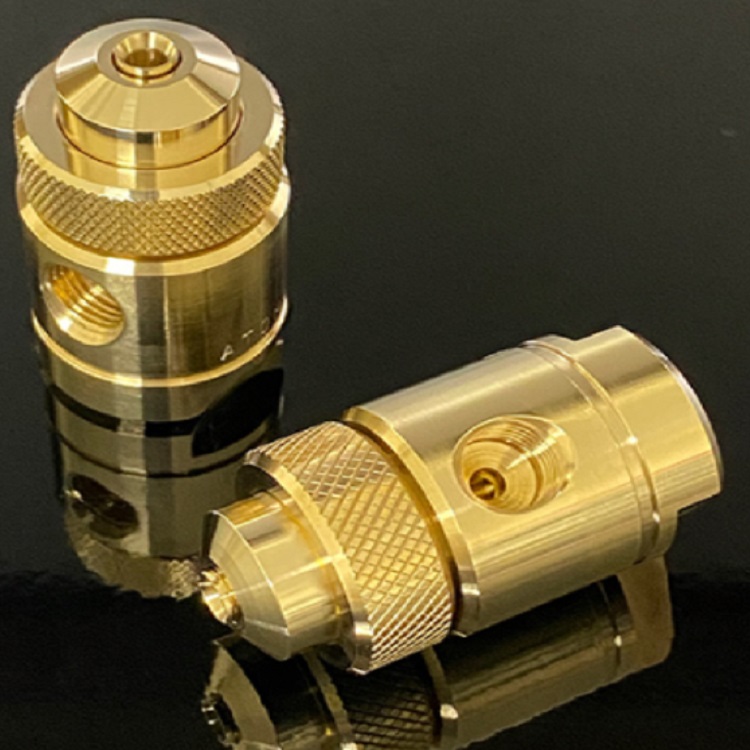

CNP型喷嘴系列
CNP（W）200/CNP（W）500/CNP1000

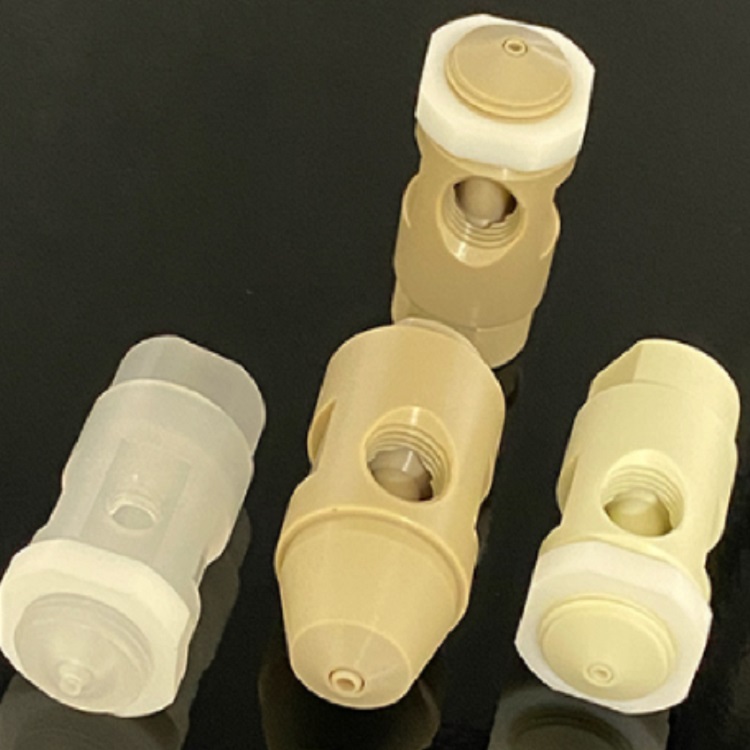

耐酸碱 PCF 塑料系列
