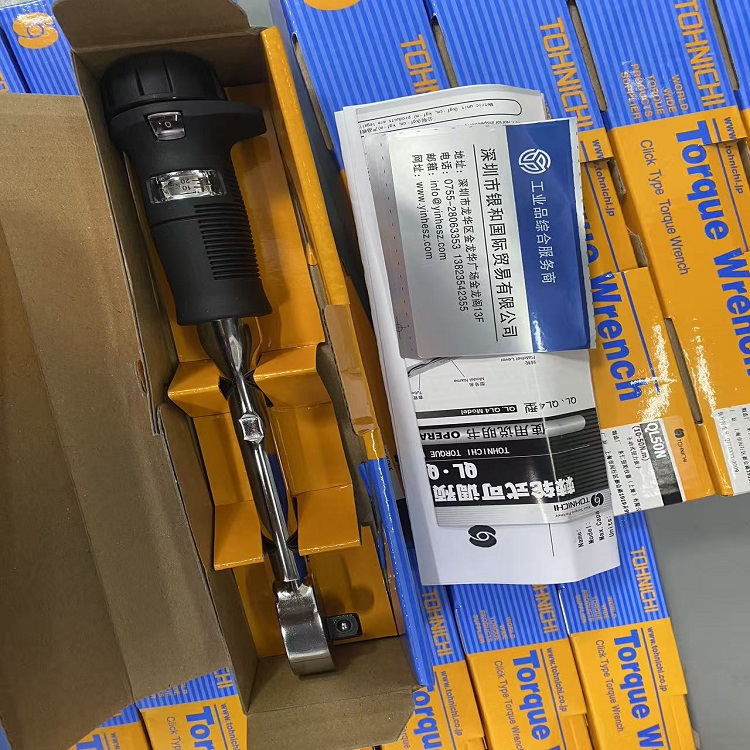

日本 TOHNICHI 东日 QL50N 预置式扭力扳手 可调棘轮扭矩扳手 工业级

它采用预置式设计，可提前设定目标扭矩值，当拧紧力矩达到设定值时会发出清晰 “咔哒” 声并产生手感反馈，有效防止过扭，保障装配精度与安全性。棘轮结构让操作更便捷，可在狭小空间内顺畅作业，广泛应用于汽车维修、机械制造、电子装配、化工设备等对扭矩有严格要求的场景。
在线咨询 拨打电话
Parameter

规格参数

通用核心参数（QL 系列）

  • 驱动方式：手动棘轮式，预置扭矩后脱跳式触发

  • 扭矩精度：±3%，符合 JIS B 1003 标准

  • 调节方式：视窗刻度 + 旋钮调节，无需专用工具

  • 棘轮结构：24 齿棘轮头，15° 操作角度，适配狭小空间作业

  • 手柄材质：防滑橡胶 / 金属手柄，防油污、握持舒适

  • 表面处理：镀铬防锈，耐腐蚀，适合工业环境

  • 触发反馈：达到设定扭矩时发出清晰 “咔哒” 声并产生手感脱跳，直观提示扭矩到位

  • 适用方向：主要为右旋紧固，部分型号支持双向操作

  • 适用螺栓：普通钢制螺栓 M4–M42，高压螺栓 M3.5–M33，具体依型号而定

典型型号详细参数

型号为 QL50N，扭矩调整范围 10–50 N・m，最小刻度 0.5 N・m，插入角（方头）为 3/8"（9.53 mm），全长约 258–260 mm，重量约 0.45 kg，适用螺栓规格为 M8–M12（普通钢），精度 ±3%，棘轮齿数 24 齿，操作角度 15°。

其他常见 QL 型号参数速览

  • QL25N5：扭矩范围 5–25 N・m，最小刻度 0.2 N・m，插入角 1/4"（6.35 mm），全长 214 mm

  • QL100N4：扭矩范围 20–100 N・m，最小刻度 1 N・m，插入角 1/2"（12.7 mm），全长 335 mm

  • QL140N：扭矩范围 30–140 N・m，最小刻度 1 N・m，插入角 1/2"，全长 360 mm

  • QL200N4：扭矩范围 40–200 N・m，最小刻度 2 N・m，插入角 1/2"，全长 415 mm

  • QL280N：扭矩范围 40–280 N・m，最小刻度 2 N・m，插入角 1/2"，全长 460 mm

选型与应用要点

选型依据：根据目标扭矩范围、螺栓尺寸、作业空间选择对应型号与插入角。

应用场景：广泛用于汽车维修、机械装配、电子制造、化工设备、航空航天等对扭矩精度有严格要求的领域。

使用注意：仅用于右旋紧固，避免反向操作；需定期校准以保证精度；避免长时间过载使用，延长工具寿命。

Particulars

产品详情

一、预置式棘轮扭力扳手（脱跳式，最常用）

  • QL 系列（标准棘轮）：QL25N5、QL50N、QL100N4、QL140N、QL200N4、QL280N、QL420N、QL560N、QL700N、QL1000N4

  • QLE2 系列（轻量棘轮）：QLE25N、QLE50N、QLE100N4、QLE140N、QLE200N4、QLE280N

  • QL-MH 系列（金属手柄）：QL50N-MH、QL100N4-MH、QL140N-MH、QL200N4-MH

  • PQL 系列（预置式，防呆）：PQL25N、PQL50N、PQL100N4、PQL140N、PQL200N4

  • PQLZ 系列（绝缘型，1000V）：PQLZ25N、PQLZ50N、PQLZ100N4

  • DQL/DQLE 系列（大扭矩）：DQL1000N、DQL1400N、DQLE2000N、DQLE2800N

  • MTQL 系列（赛车 / 精密）：MTQL50N、MTQL100N、MTQL140N

  • QLLS/CLLS 系列（带刻度）：QLLS50N、CLLS100N、PQLLS140N

二、可换头预置式扭力扳手

  • CL/CLE2 系列（标准可换头）：CL25N、CL50N、CL100N4、CL140N、CL200N4、CLE25N、CLE50N、CLE100N4

  • CL + 系列（增强型）：CL+50N、CL+100N4、CL+140N

  • PCL 系列（预置式可换头）：PCL25N、PCL50N、PCL100N4

  • YCL2 系列（双响提示）：YCL250N、YCL2100N、YCL2140N

  • CSP/CSP-MH 系列（可换头，金属手柄）：CSP50N、CSP100N4、CSP140N、CSP-MH50N

  • CSP6D 系列（六角头）：CSP6D50N、CSP6D100N4

  • BCSP 系列（开口头）：BCSP50N、BCSP100N4

三、表盘式（直读 / 检查用）扭力扳手

  • DB/DBE/DBR 系列：DB1.5N、DB5N、DB25N、DB50N、DB100N、DB140N、DB200N、DB280N、DB420N、DBE560N、DBE700N、DBE1000N、DBE1400N、DBE2100N、DBR4500N、DBR6000N

  • DB-S 系列（带记忆指针）：DB-S50N、DB-S100N、DB-S140N

  • T-S 系列（表盘式，置针）：T-S25N、T-S50N、T-S100N、T-S140N

  • SF/F 系列（平板式）：SF25N、SF50N、F100N、F140N

四、数显扭力扳手（电子 / 无线）

  • CEM3/CEM3-G 系列（标准数显）：CEM325N、CEM350N、CEM3100N、CEM3140N、CEM3200N、CEM3-G25N、CEM3-G50N、CEM3-G100N

  • CTA2/CTA2-G 系列（角度数显）：CTA250N、CTA2100N、CTA2-G50N、CTA2-G100N

  • CTB2/CTB2-G 系列（复检专用）：CTB250N、CTB2100N、CTB2-G50N

  • CPT/CPT-G 系列（入门数显）：CPT25N、CPT50N、CPT-G25N、CPT-G50N

  • CEM3-P 系列（检查用）：CEM3-P50N、CEM3-P100N

  • CEM3-WF 系列（无线 / Wi-Fi）：CEM3-WF50N、CEM3-WF100N

  • CEM3-BTA/BTS/BTD 系列（无线 / 角度 / 判断）：CEM3-BTA50N、CEM3-BTS100N、CEM3-BTD140N

五、无线 / 防错（Pokayoke）扭力扳手

  • FHD/FHDS 系列（无线传输）：FHD256、FHDS256、FHD256-AD

  • FD/FDD 系列（无线脱跳）：FD50N、FDD100N、FDD-AD140N

  • R-CM 系列（防错 / 数据）：R-CM50N、R-CM100N、R-CM140N

  • FH256MC 系列（无线防错）：FH256MC50N、FH256MC100N

  • QLFH/QLBLE 系列（无线 / 太阳能）：QLFH50N、QLBLE100N

  • T-FHP/QSPCAFHP 系列（防错）：T-FHP50N、QSPCAFHP100N

六、扭力螺丝刀（精密 / 小扭矩）

  • RTD 系列（脱跳式）：RTD15CN、RTD30CN、RTD60CN、RTD120CN、RTD260CN、RTD500CN

  • LTD 系列（脱跳式）：LTD15CN、LTD30CN、LTD60CN、LTD120CN、LTD260CN、LTD500CN、LTD1000CN

  • NTD 系列（直读式）：NTD15CN、NTD30CN、NTD60CN、NTD120CN、NTD260CN、NTD500CN、NTD1000CN

  • AMLD/BMLD 系列（非空转）：AMLD1CN、AMLD2CN、AMLD4CN、AMLD8CN、BMLD15CN2、BMLD30CN2

  • RTDZ 系列（绝缘）：RTDZ15CN、RTDZ30CN、RTDZ60CN

  • FTD 系列（表盘式）：FTD2-S、FTD5-S、FTD10-S、FTD20-S

七、动力式扭力工具（气动 / 电动 / 充电）

  • A/AC 系列（半自动气动）：A10N3、AC10N3、A20N、AC20N、A50N、AC50N

  • AS 系列（全自动气动）：AS10N、AS20N、AS50N、AS100N

  • AUR 系列（气动扭力扳手）：AUR50N、AUR100N、AUR200N

  • HAT 系列（充电式）：HAT50N、HAT100N、HAT200N、HAT400N

  • HA/HAC 系列（电动）：HA50N、HAC100N、HACQSPDY200N

  • DAP 系列（电动大扭矩）：DAP500N、DAP1000N、DAP2000N

  • DCME/AME 系列（电动单元）：DCME50N、AME100N、AMLD100N

八、检测 / 校准 / 附件

  • 扭力检测仪：TST 系列、TD 系列、FTD 系列、CDB-S 系列

  • 校准器：CL 系列、C 系列、T 系列、TS 系列

  • 附件：RH 系列（梅花头）、SH 系列（套筒）、SA/UA 系列（反力臂）、MG/ME/MF 系列（多轴单元）
