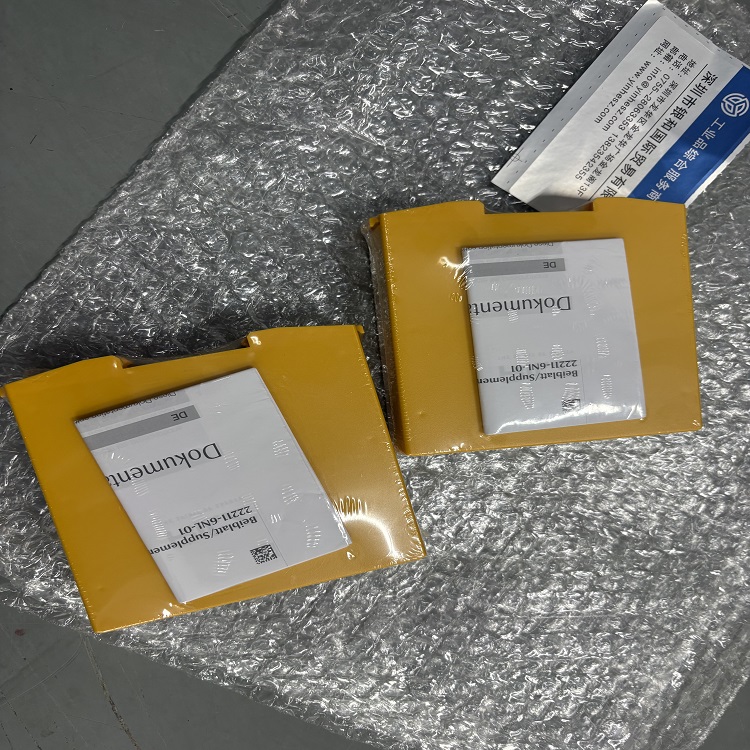

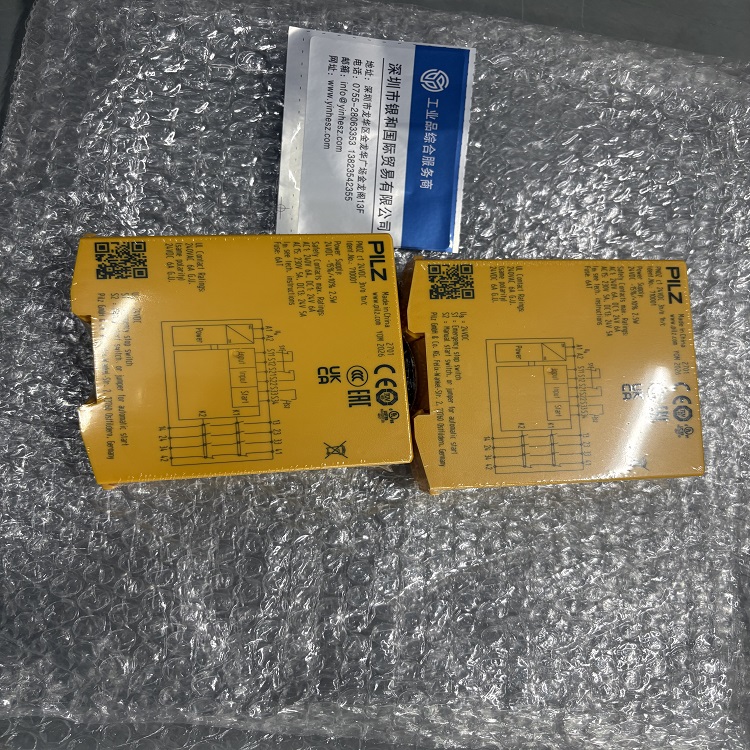

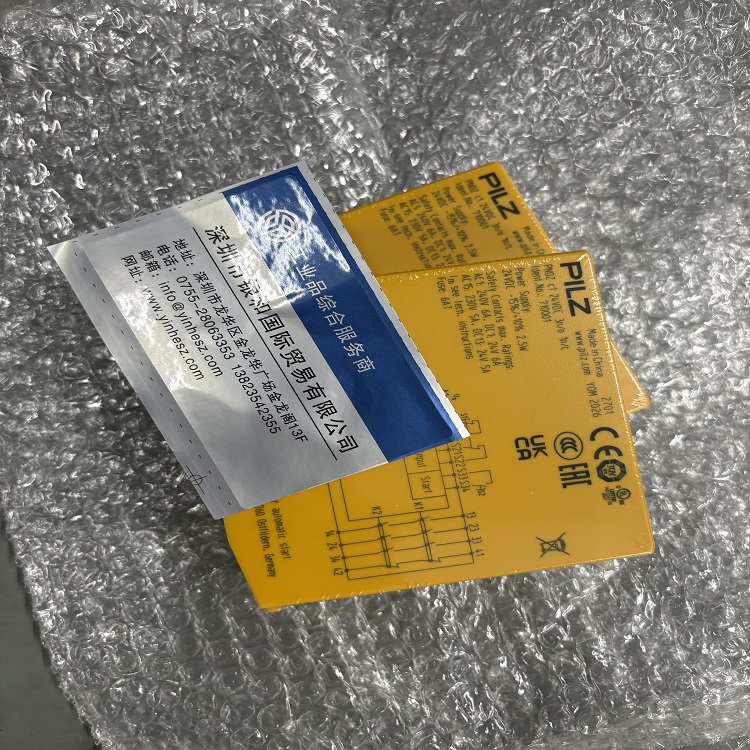

德国皮尔兹 PILZ 710001 PNOZ c1 安全继电器 工业自动化安全控制
德国皮尔兹 PILZ 710001 PNOZ c1 安全继电器，是工业自动化领域经典的安全控制模块，专为急停、安全门等安全场景监控设计，适用于各类机械设备的安全回路搭建。产品采用 DIN 轨道安装方式，接线便捷，适配标准工控柜布局；具备故障检测功能，触点断开动作时间仅 0.2ms，响应迅速，可有效保障设备与人员安全。额定线圈电压 5V DC，最大切换电压 24VAC、最大切换电流 1A，密封等级 IP00，无锁存线圈结构，性能稳定可靠。作为皮尔兹 PNOZ 系列小型安全继电器，符合国际工业安全标准，全新原装正品，广泛应用于自动化生产线、机床、起重设备等工业场景，是工业安全控制的核心元器件。
Parameter
规格参数
一、基础型号信息
品牌：德国皮尔兹（PILZ）订货号：710001型号全称：PNOZ c1 24VDC 3n/o 1n/c产品系列：PNOZcompact 紧凑型安全继电器产品类型：工业安全继电器（急停 / 安全门监控专用）
二、核心规格参数
1. 电气参数
额定供电电压：24V DC供电电压范围：21.6V DC ~ 26.4V DC功耗：2.5W输入类型：双通道安全输入，支持触点短路检测输入电路电流：DC 30mA启动电路电流：DC 40mA反馈回路电流：DC 40mA最大浪涌电流脉冲：输入回路 0.35A（脉冲时长 25ms），反馈回路 0.15A（脉冲时长 2ms），启动回路 0.15A输出触点：3 个常开（n/o）安全触点，1 个常闭（n/c）辅助触点最大切换电压：24V AC/DC最大切换电流：1A触点断开动作时间：≤0.2ms线圈额定电压：24V DC线圈吸合电压：≥19.2V DC线圈释放电压：≤9.6V DC线圈锁存类型：无锁存故障检测：支持触点短路、断线等故障检测功能
2. 机械与安装参数
安装方式：DIN 35mm 导轨安装端接样式：弹簧式接线端子（固定于设备正面）密封等级：IP20（柜内安装）外形尺寸：高 105.0mm × 宽 22.5mm × 深 100.0mm重量：约 160g工作温度范围：-10℃ ~ +55℃存储温度范围：-40℃ ~ +85℃相对湿度：≤93%（无冷凝）抗振动：符合 EN 60068-2-6 标准，10~150Hz，1g抗冲击：符合 EN 60068-2-27 标准，15g，11ms
3. 安全与认证参数
安全等级：SIL 3（符合 EN 61508）、PL e（符合 EN ISO 13849-1）类别：Cat. 4（符合 EN ISO 13849-1）复位方式：支持手动 / 自动复位响应时间：≤20ms电磁兼容性：符合 EN 61131-2、EN 61000-6-2/6-4 标准认证：CE、UL、TÜV 等
4. 功能与应用
核心功能：急停监控、安全门监控、双手操作监控应用场景：自动化生产线、机床、起重设备、包装机械等工业安全回路指示灯：LED 显示操作电压、通道状态、故障状态接线方式：双通道接线，支持短路检测外壳标识：自带接线框图与连接示例，无需额外文件即可接线
三、补充说明
该型号为皮尔兹 PNOZcompact 系列经典小型安全继电器，22.5mm 超薄设计节省柜内空间，适用于基础安全功能监控，全新原装正品，广泛应用于全球工业自动化安全控制系统。
Particulars
产品详情
一、安全继电器 / 安全控制器系列
1. PNOZ 经典安全继电器系列
PNOZ c1 (710001)、PNOZ c2 (710002)、PNOZ c3 (710003)PNOZ X1 (774300)、PNOZ X2 (774303)、PNOZ X2.1 (774305)、PNOZ X2.7P (777305)、PNOZ X2.8P (777301)、PNOZ X2.9P (777302)、PNOZ X3 (774310)、PNOZ X3.1 (774319)、PNOZ X4 (774314)、PNOZ X5 (774315)、PNOZ X5.1 (774325)、PNOZ X6 (774320)、PNOZ X7 (774059)、PNOZ X8P (777760)、PNOZ X9 (774600)、PNOZ X9P (777609)PNOZ s1 (750100)、PNOZ s2 (750102)、PNOZ s3 (750103)、PNOZ s4 (750104)、PNOZ s4.1 (750154)、PNOZ s5 (750105)、PNOZ s6 (750106)、PNOZ s7 (750107)、PNOZ s7.1 (750167)、PNOZ s8 (750108)、PNOZ s9 (750109)、PNOZ s10 (750110)、PNOZ s11 (750111)、PNOZ s12 (750112)、PNOZ s20 (750120)、PNOZ s30 (750330)PNOZ m B0 (772100)、PNOZ m B1 (772101)、PNOZ m EF 8DI4DO (772120)、PNOZ m EF 8DI2DOT (772144)、PNOZ m EF 4DI4DOR (772130)、PNOZ m EF 16DI (772140)、PNOZ m EF 8AO (772160)PNOZmulti 2 系列：PNOZ m1p (773100)、PNOZ m2p (773110)、PNOZ m3p (773120)、PNOZ m4p (773130)、PNOZ m B0 (772100)、PNOZ m B1 (772101)PNOZsigma 系列：PNOZ s1-s30 全系列PNOZ X 系列：PNOZ X1-X9P 全系列PNOZcompact 系列：PNOZ c1-c3 全系列PNOZpower 系列：PNOZ p1p (773600)、PNOZ p1ps (773610)PNOZ e1p (774120)、PNOZ e1vp (774130)、PNOZ e2.1p (774131)、PNOZ e3.1p (774133)、PNOZ e4.1p (774134)PNOZ mh1p (773150)、PNOZ mh2p (773160)PNOZ yh1 (2A000002)、PNOZ yh2 (2A000003)
2. 可编程安全控制器 / 小型控制器系列
PNOZmulti 2 基础单元：PNOZ m B0 (772100)、PNOZ m B1 (772101)PNOZmulti 2 扩展模块：PNOZ m EF 8DI4DO (772120)、PNOZ m EF 8DI2DOT (772144)、PNOZ m EF 4DI4DOR (772130)、PNOZ m EF 16DI (772140)、PNOZ m EF 8AO (772160)、PNOZ m EF 4AI (772170)、PNOZ m EF 2AI (772171)、PNOZ m EF 16DO (772150)PSS 4000 系列：PSSuniversal PLC (312066)、PSSuniversal I/O (312000 系列)、PSS 3006 (301000)、PSS 3007 (301001)PNOZ m1p (773100)、PNOZ m2p (773110)、PNOZ m3p (773120)、PNOZ m4p (773130)PMCprotego 系列：PMCprotego D (8176000)、PMCprotego S (8176100)、PMCprotego C (8176200)
二、安全传感器 / 开关系列
1. 安全门开关 / 安全锁系列
PSENme 系列：PSEN me1 (570000)、PSEN me1.1 (570001)、PSEN me2 (570010)、PSEN me2.1 (570011)、PSEN me3 (570020)、PSEN me3.1 (570021)、PSEN me4 (570030)、PSEN me4.1 (570031)、PSEN me5 (570040)、PSEN me5.1 (570041)PSENslock 系列：PSEN slock 1.1 (570000)、PSEN slock 1.2 (570001)、PSEN slock 2.1 (570010)、PSEN slock 2.2 (570011)PSENsgate 系列：PSEN sgate 1 (570100)、PSEN sgate 2 (570101)PSENbolt 系列：PSEN bolt 1 (570200)、PSEN bolt 2 (570201)PSENhinge 系列：PSEN hinge 1 (570300)、PSEN hinge 2 (570301)PSENrope 系列：PSEN rope 1 (570400)、PSEN rope 2 (570401)PSENcs 系列：PSEN cs1.1 (540000)、PSEN cs1.2 (540001)、PSEN cs2.1 (540010)、PSEN cs2.2 (540011)、PSEN cs3.1 (540020)、PSEN cs3.2 (540021)PSENopt 系列（安全光栅 / 光幕）：PSEN op 2H-s-30-045/1 (630000)、PSEN op 4H-s-30-090/1 (630001)、PSEN op 6H-s-30-135/1 (630002)、PSEN op 8H-s-30-180/1 (630003)、PSEN op 10H-s-30-225/1 (630004)、PSEN op 12H-s-30-270/1 (630005)、PSEN op 14H-s-30-315/1 (630006)、PSEN op 16H-s-30-360/1 (630007)、PSEN op 2H-f-30-045/1 (630100)、PSEN op 4H-f-30-090/1 (630101)PSENscan 系列（安全激光扫描仪）：PSEN scan 1 (680000)、PSEN scan 2 (680001)、PSEN scan 3 (680002)PSENvip 系列（视觉防护系统）：PSEN vip 1 (690000)、PSEN vip 2 (690001)SafetyEYE 系列（3D 视觉安全系统）：SafetyEYE 1 (670000)、SafetyEYE 2 (670001)
2. 接近 / 位置传感器系列
PSENind 系列（电感式接近开关）：PSEN ind 1 (500000)、PSEN ind 2 (500001)、PSEN ind 3 (500002)PSENmag 系列（磁式接近开关）：PSEN mag 1 (510000)、PSEN mag 2 (510001)、PSEN mag 3 (510002)PSENopt II 系列（光电传感器）：PSEN op II 1 (631000)、PSEN op II 2 (631001)PSENencoder 系列（安全编码器）：PSEN enc 1 (520000)、PSEN enc 2 (520001)
三、操作与监控设备系列
1. 急停按钮 / 操作单元系列
PITestop 系列（急停按钮）：PIT estop 1 (400000)、PIT estop 2 (400001)、PIT estop 3 (400002)、PIT estop 4 (400003)PITgatebox 系列（门控操作盒）：PIT gatebox 1 (401000)、PIT gatebox 2 (401001)PITreader 系列（RFID 访问授权系统）：PIT reader 1 (402000)、PIT reader 2 (402001)PITtouch 系列（触摸屏操作终端）：PIT touch 1 (403000)、PIT touch 2 (403001)PITsign 系列（警示标识 / 信号柱）：PIT sign 1 (404000)、PIT sign 2 (404001)
2. 安全地毯 / 边缘系列
PSENmat 系列（安全地毯）：PSEN mat 1 (530000)、PSEN mat 2 (530001)PSENedge 系列（安全边缘）：PSEN edge 1 (531000)、PSEN edge 2 (531001)
四、工业通信 / 接口 / 附件系列
PNOZpower 接口模块：PNOZ p1p IF (773601)、PNOZ p1ps IF (773611)PSSuniversal 通信模块：PSSu BP C 1/16 S (312010)、PSSu BP C 2/16 S (312011)、PSSu BP C 4/16 S (312012)PNOZmulti 通信模块：PNOZ m EF ETH (772180)、PNOZ m EF PROFINET (772181)、PNOZ m EF ETHERCAT (772182)、PNOZ m EF CANopen (772183)接线端子 / 连接器：PNOZ X 端子 (779000)、PNOZ s 端子 (759000)、PSEN 电缆 (590000 系列)安装附件：DIN 导轨安装座、接线端子、屏蔽套件、安装支架软件工具：PNOZmulti Configurator、PAS4000、PASvisu、PMCtool
五、其他工业安全产品系列
PMCtendo 系列（伺服驱动 / 电机）：PMC tendo S (8177000)、PMC tendo D (8177100)PNOZmi 系列（安全继电器模块）：PNOZ mi1p (773151)、PNOZ mi2p (773161)PSENopt II 系列（安全光栅 / 光幕）：PSEN op II 基本型、多功能型、超薄型全系列PNOZ X 系列扩展模块：PNOZ X10 (774700)、PNOZ X11 (774710)PSS 3000 系列：PSS 3006 (301000)、PSS 3007 (301001)、PSS 3008 (301002)Pilz 安全继电器附件：PNOZ X 底座 (779001)、PNOZ s 底座 (759001)、PNOZ c 底座 (719001)
-
