GF乔治费歇尔 Signet 3-2536-P0 插入式叶轮流量计

GF Signet 3-2536-P0 为 2536 Rotor-X 系列标准插入式叶轮流量传感器，PP 壳体材质，适配 DN15-DN100 管道，安装便捷、低维护，0.1~6m/s 宽流速测量，集电极开路脉冲输出，适配纯水、水处理等工况，耐化学腐蚀，测量重复性优异。
在线咨询 拨打电话
Parameter

规格参数

一、基础信息

型号：3-2536-P0（Rotor-X 系列标准插入式叶轮流量传感器）
原厂订货号：198840143
适用管径：DN15～DN100（1/2"～4"）
产品重量：0.38kg
认证：CE、FCC、中国 RoHS、RoHS 合规

二、流量测量性能

  1. 流速量程：0.1～6 m/s（0.3～20 ft/s），量程比 66:1

  2. 精度（25℃）

    • 线性度：±1% FS

    • 重复性：±0.5% FS

  3. 最小雷诺数：4500

  4. 结构优势：开放式叶轮，消除气蚀，管路无明显压力损失

三、接液材质（P0 标准配置）

  • 传感器壳体：玻纤增强 PP（黑色）

  • 叶轮：PVDF

  • 叶轮轴销：钛合金

  • 标准 O 型圈：FKM 氟橡胶；可选 EPDM、FFKM 全氟橡胶

  • 顶部螺帽：玻纤 PP（蓝色）

四、电气参数

  1. 供电：5～24VDC ±10% 稳压电源

  2. 工作电流：＜1.5mA（3.3~6VDC）；＜20mA（6~24VDC）

  3. 输出信号：NPN 集电极开路方波脉冲

    • 频率：49Hz/m/s（15Hz/ft/s）

    • 最大下拉电流：10mA

  4. 线缆：标配 7.6m 2 芯屏蔽双绞线 22AWG；最长可延长 305m

五、温度压力（PP 壳体）

  1. 介质温度：0～90℃

  2. 工作压力：

    • 20℃：12.5bar

    • 90℃：1.7bar

六、适用工况

纯水 / RO/EDI 超纯水、过滤系统、轻度腐蚀化工流体、循环水、泵流量保护；仅适用于满管液体测量，不可用于气体

七、安装方式

配套三通、鞍座、焊接底座插入安装，分体式传感器，拆装无需截管，叶轮可单独更换，维护简便


Particulars

产品详情

一、基础信息

型号：3-2536-P0（Rotor-X 系列标准插入式叶轮流量传感器）原厂订货号：198840143适用管径：DN15～DN100（1/2"～4"）产品重量：0.38kg认证：CE、FCC、中国 RoHS、RoHS 合规

二、流量测量性能

  1. 流速量程：0.1～6 m/s（0.3～20 ft/s），量程比 66:1

  2. 精度（25℃）

    • 线性度：±1% FS

    • 重复性：±0.5% FS

  3. 最小雷诺数：4500

  4. 结构优势：开放式叶轮，消除气蚀，管路无明显压力损失

三、接液材质（P0 标准配置）

  • 传感器壳体：玻纤增强 PP（黑色）

  • 叶轮：PVDF

  • 叶轮轴销：钛合金

  • 标准 O 型圈：FKM 氟橡胶；可选 EPDM、FFKM 全氟橡胶

  • 顶部螺帽：玻纤 PP（蓝色）

四、电气参数

  1. 供电：5～24VDC ±10% 稳压电源

  2. 工作电流：＜1.5mA（3.3~6VDC）；＜20mA（6~24VDC）

  3. 输出信号：NPN 集电极开路方波脉冲

    • 频率：49Hz/m/s（15Hz/ft/s）

    • 最大下拉电流：10mA

  4. 线缆：标配 7.6m 2 芯屏蔽双绞线 22AWG；最长可延长 305m

五、温度压力（PP 壳体）

  1. 介质温度：0～90℃

  2. 工作压力：

    • 20℃：12.5bar

    • 90℃：1.7bar

六、适用工况

纯水 / RO/EDI 超纯水、过滤系统、轻度腐蚀化工流体、循环水、泵流量保护；仅适用于满管液体测量，不可用于气体

七、安装方式

配套三通、鞍座、焊接底座插入安装，分体式传感器，拆装无需截管，叶轮可单独更换，维护简便

一、流量传感器/探头
P51530 系列（Rotor-X 转轮/桨轮传感器）：P51530-P0、P51530-P1、P51530-P2、P51530-V0、P51530-T0
515 Rotor-X 桨轮流量传感器：515 型输出为正弦波频率，可驱动自供电流量指示器 3-5090
2536 系列（Rotor-X 桨轮流量传感器）：3-2536-P0、3-2536-P1、3-2536-P2、3-2536-T0、3-2536-T1、3-2536-S0
2537 系列（Paddlewheel 桨轮流量计）：3-2537-1C-P0、3-2537-2C-P0、3-2537-5C-P0、3-2537-6C-P0、3-2537-1C-T0、3-2537-2C-T0、3-2537-5C-T0、3-2537-6C-T0、3-2537-1C-P1、3-2537-2C-P1、3-2537-5C-P1、3-2537-6C-P1
2540 系列（不锈钢高性能流量传感器）：3-2540-1、3-2540-1S
2517 系列（铜质流量传感器）：3-2517.101
525 Metalex 系列（金属/不锈钢 316 流量传感器）：P525-1、P525-2、P525-3、P525-1S、P525-2S
8510 系列（一体式流量探头）：3-8510-P0、3-8510-P1、3-8510-V0、3-8510-V1、3-8510-T0
二、电磁流量计
2551 插入式电磁流量计：3-2551-P0-11、3-2551-P0-12、3-2551-P1-11、3-2551-P1-12、3-2551-P0-21、3-2551-P0-22、3-2551-P1-21、3-2551-P1-22、3-2551-P0-41、3-2551-P0-42、3-2551-P1-42
2552 金属电磁流量计：适用于 DN50–DN1200 管道，支持带压热插拔安装，输出含 4–20 mA、数字 S3L、频率/脉冲等
2581 FlowtraMag 系列（全通径塑料 PVC 电磁流量计）：3-2581PT01-101、3-2581PT15-101、3-2581PT02-101、3-2581PT01-102、3-2581PT15-102、3-2581PT02-102、3-2581PH01-101、3-2581PH15-101、3-2581PH02-101、3-2581PH01-102、3-2581PH15-102、3-2581PH02-102
三、超声波流量计
U1000 UltraFlow 系列（时差法外夹式超声波流量计）：159300300、159300302、159300301、159300303
U3000 / U4000 系列（外夹式超声波流量计/热表）：U3000A、U3000B、U4000A、U4000B 及其细分货号 159300004、159300006、159300075、159300005、159300007、159300077、159300008、159300010、159300076、159300009、159300011、159300079
Portaflow 220 / 330 系列（便携式超声波流量计/热表）：PF220 V2、PF330 V2、PF330 V2 HM（热表/能量计/BTU 表）
四、涡街、涡轮及微流量传感器
7000 / 7001 系列（Vortex 涡街流量传感器）：7000 型为频率脉冲输出，7001 型为 4–20 mA 电流输出，适用管道尺寸约 1/2–2 英寸/DN15–DN50
2100 系列（涡轮流量传感器）：3-2100-1H、3-2100-1L
2000 系列（MicroFlow 微流量传感器）：3-2000-11、3-2000-12、3-2000-21、3-2000-22
2507 系列（Mini Flow 微型流量传感器）：3-2507.100-1V、3-2507.100-2V、3-2507.100-4V、3-2507.100-6V
五、流量显示、累积及批处理控制器
8550 流量变送器：3-8550-1P、3-8550-2P、3-8550-3P（控制柜安装，黑色外壳）；3-8550-1、3-8550-2、3-8550-3（现场安装，黄色外壳，可配 3-8050、3-8051 等安装外壳）
8150 系列（电池供电流量累积仪）：3-8150-1、3-8150-1P、3-8150-P0、3-8150-P1
5500 流量监测仪：3-5500
5600 批处理控制器：3-5600
5075 流量累积监测仪：3-5075
5090 无源/自供电流量指示仪：3-5090（主要用于 P51530 系列探头）
多参数变送器/控制器：9900 变送器、8900 多参数控制器（3-8900）

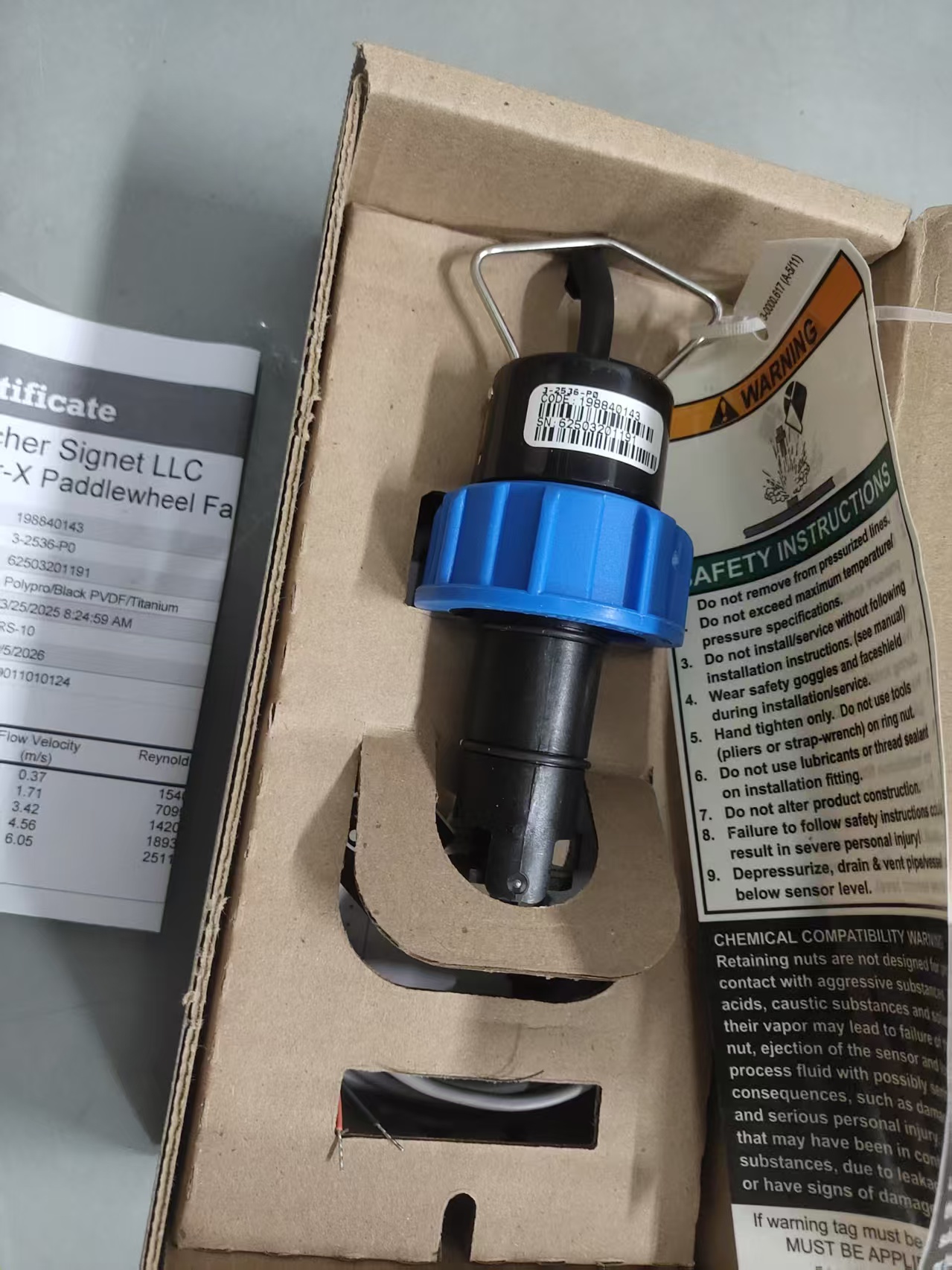

GF乔治费歇尔 Signet 3-2536-P0 插入式叶轮流量计(图1)

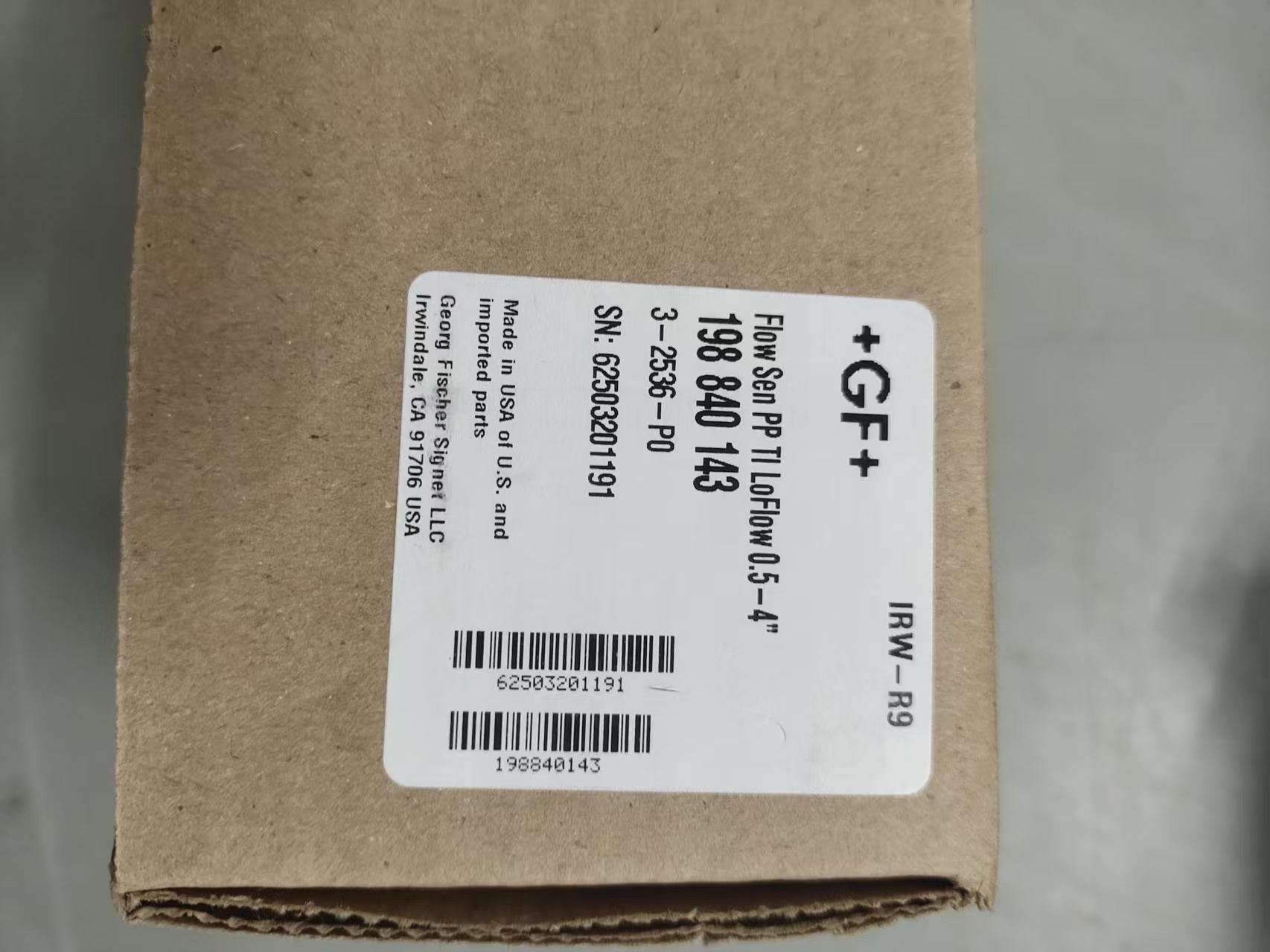

GF乔治费歇尔 Signet 3-2536-P0 插入式叶轮流量计(图2)
