规格参数
| 参数项目 | 规格详情 |
|---|---|

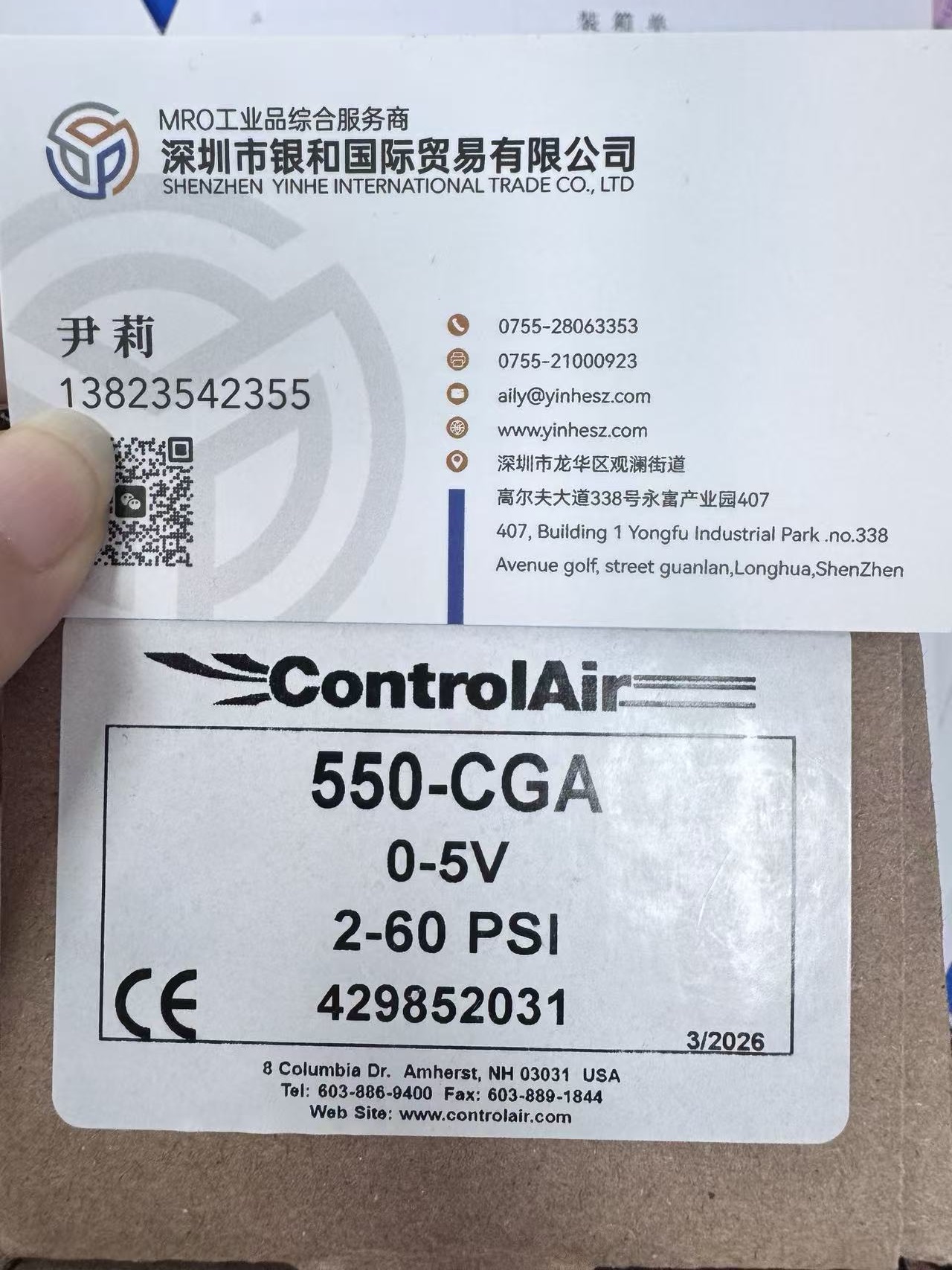

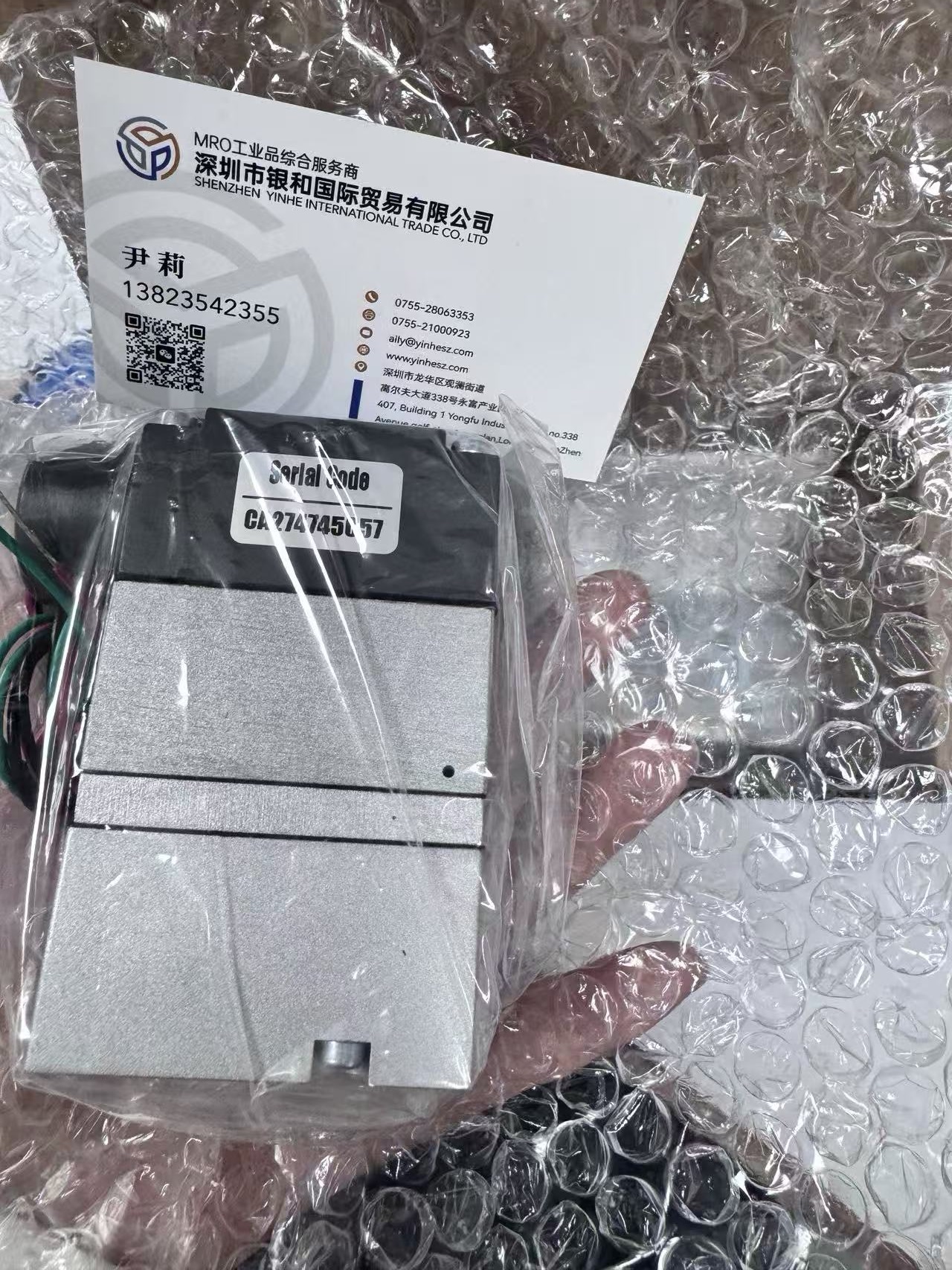

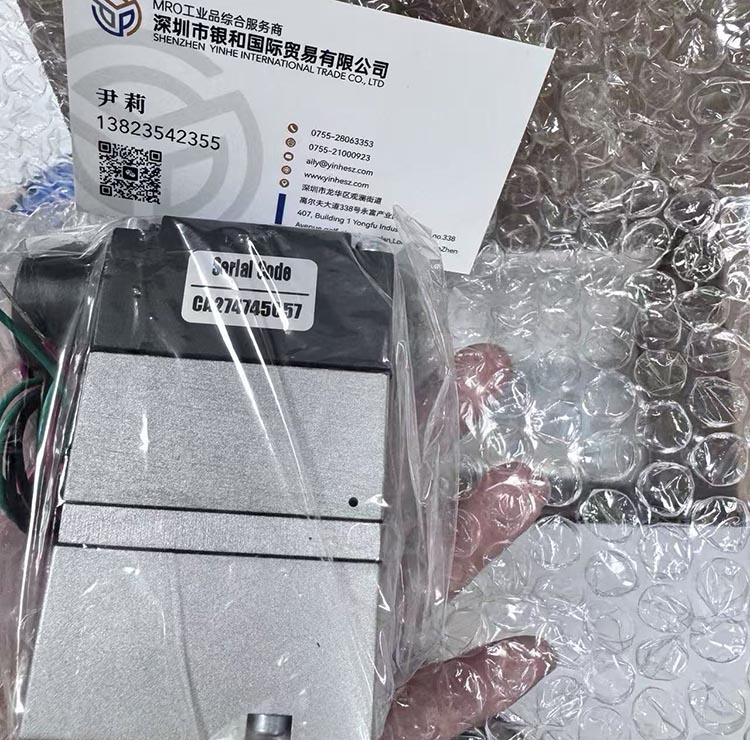

| 型号 | 550-CGA E/P 转换器 |
| 输入信号 | 0~5VDC 电压 |
| 输出气压 | 2~60PSI 线性比例输出 |
| 最大供气压力 | 100PSI |
| 流量性能 | 内置容积放大器，大流量输出 |
| 校准方式 | 外部零点、量程可调 |
| 安装方式 | 壁挂、管装、DIN 导轨安装 |
| 接口规格 | 1/4"NPT 气口 |
| 防护外壳 | 标准工业防护壳体 |
| 适配设备 | 气动阀门定位器、调节阀执行机构、风门气缸 |
| 适用行业 | 化工、暖通、造纸、纺织、自动化过程控制 |
| 核心优势 | 体积紧凑、转换精度高、调校简单、适配狭小安装空间 |
产品详情
一、关键参数（适配 550-CGA）
输入信号：0–5 VDC
输出压力范围：2–60 psi / 0.14–4.0 bar
阻抗：约 520 Ω
最大供气压力：150 psig / 10 bar
流量能力：约 12.0 scfm / 20.0 m³/h
工作温度：-20°F 至 +150°F / -30°C 至 +65°C
气接口：1/4" NPT

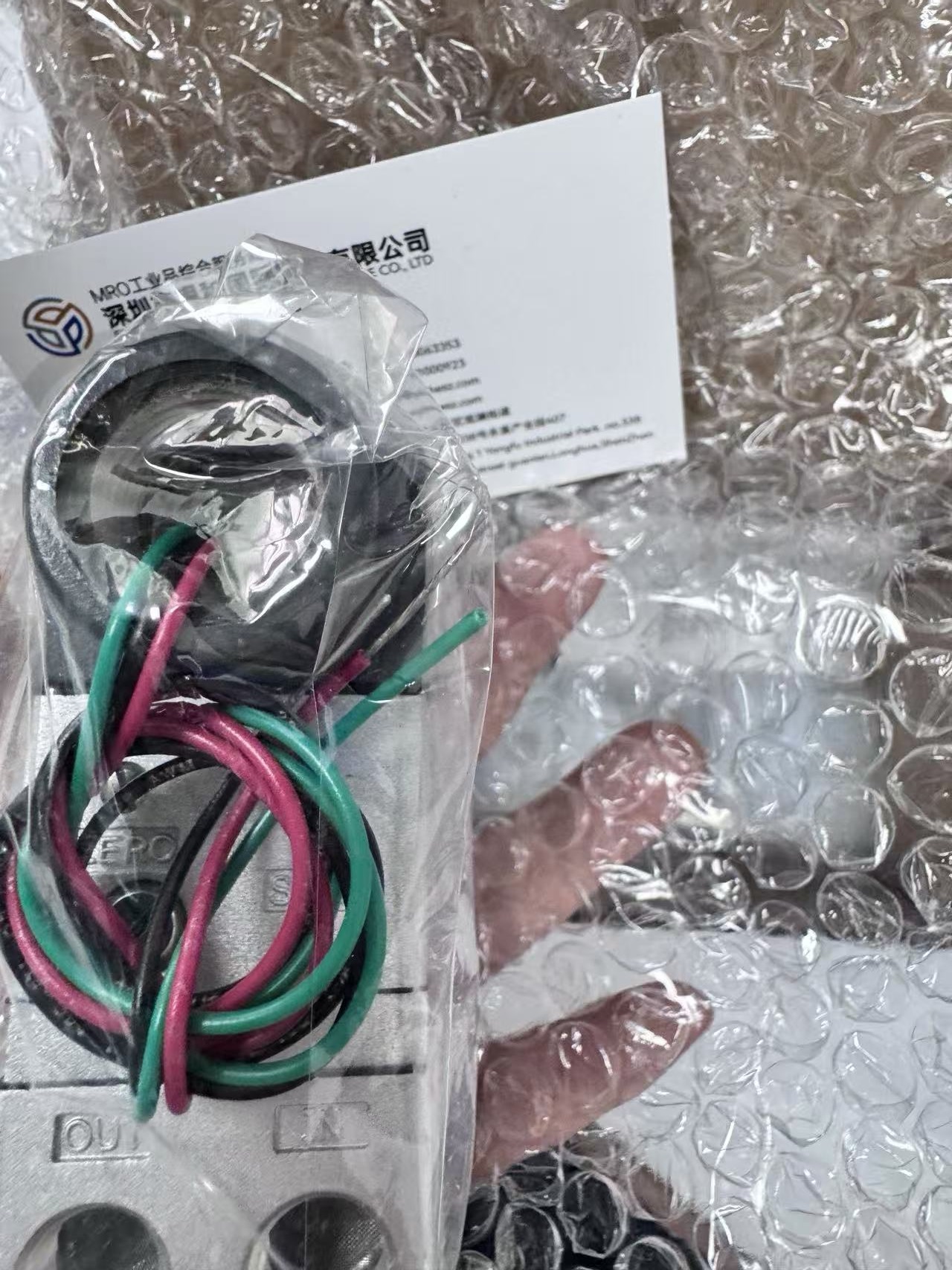

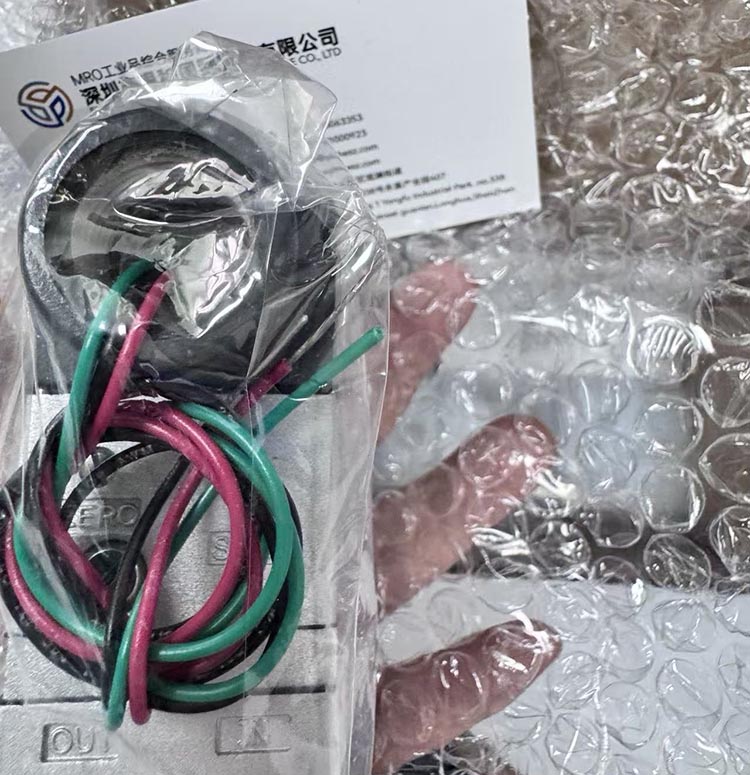

电接口：1/2" NPT 导管带引线
外壳防护：NEMA 4X / IP65
安装方式：直壁、面板、1 1/2" 管、DIN 导轨或集成块
适用介质：清洁、干燥、无油仪表空气，过滤至 40 μm
二、性能特点
高精度与稳定性：线性度 <±0.5%，迟滞和重复性<0.5%，供压灵敏度 <0.1%/psig，满足工业自动化精密控制需求。
紧凑型设计：体积小巧，适合高密度安装与狭窄空间使用。
大流量响应快：内置容积增压器，提供高流量能力，提升关键应用中的控制速度。
安装维护便捷：支持壁挂、面板、管道、DIN 导轨或集成块等多种安装方式；支持外部零点和满度调整，便于现场校验。
环境适应性强：具备良好的 RFI/EMI 抗干扰能力，可选 FM、CSA、ATEX 本安认证。
三、典型应用场景
控制对象：阀门执行机构、气动定位器、风门/百叶窗执行机构、继电器、气缸、丝网张紧装置、离合器和刹车装置等。
适用行业：石化、HVAC 暖通空调、能源管理、纺织、造纸、食品加工、半导体制造、印刷机械、医疗器械等。
四、选型说明
型号释义：550=系列，C=0–5 VDC 输入，G=2–60 psig 输出，A=1/2" NPT 导管带引线。
替代提示：若现场需要 4–20 mA 或其他电压输入、其他压力范围、DIN 43650 插头或接线端子，需另选 550 系列对应后缀型号。
