松下DH5762-022 张力型滑触线 4P600V60A 室内供电导轨 22 米原装

本款为日本原装进口松下 Panasonic DH5762-022 4 极张力式无接缝滑触线，属于 HIGH-TRO-REEL 张力卷装系列，专为室内往复移动设备提供连续稳定供电，整卷标配长度 22 米，无需多段拼接，线路断点少、故障率低，是立体仓储、自动化流水线常用移动供电导轨。
在线咨询 拨打电话
Parameter

规格参数

项目参数详情
品牌Panasonic 松下（日本原厂）
型号DH5762-022
极数4P（3 相线 + 1 地线）
额定电压600V
额定电流60A
单卷长度22m
使用环境仅限室内使用
结构材质铜钢复合导体，PVC 绝缘外护套
防护等级IP23


Particulars

产品详情

产品基础概述



本款为日本原装进口松下 Panasonic DH5762-022 4 极张力式无接缝滑触线，
属于 HIGH-TRO-REEL 张力卷装系列，专为室内往复移动设备提供连续稳定供电，
整卷标配长度 22 米，无需多段拼接，线路断点少、故障率低，是立体仓储、自动化流水线常用移动供电导轨。
产品核心优势

  1. 张力卷装一体成型



    整卷 22 米长距离布线，可按需自由裁切，相比分段拼接滑触线，接头数量大幅减少，导电更稳定，后期漏电、接触不良隐患更低。

  2. 铜钢复合导电芯



    内层纯铜保障导电效率，内嵌钢条提升抗拉强度，长距离拖拽拉扯不易变形拉断，适配堆垛机、穿梭车高频往复行走工况。

  3. 绝缘阻燃外层



    橙色 PVC 绝缘护套，耐热耐磨损，绝缘性能可靠，防尘防意外触碰，室内车间使用安全性更高。

  4. 配套兼容性强



    可搭配松下原厂 DH5787K1 系列集电器（碳刷取电头）配套使用，集电器随设备同步移动取电，供电连续不中断。

主要适用场景

✅ 自动化立体仓库堆垛机供电

✅ RGV 穿梭小车、轨道搬运机器人

✅ 流水线移动工装、悬挂输送设备

✅ 小型行车、移动式起重设备室内供电

✅ 工厂自动化产线往复移动设备输电

安装与使用注意事项

  1. 本品标注屋内専用，禁止户外露天、淋雨潮湿环境直接使用；

  2. 铺设时建议搭配专用吊架固定，避免导轨过度弯折挤压损伤绝缘层；

  3. 必须匹配对应规格集电器使用，不可混用其他品牌非适配碳刷组件；

  4. 原装整卷未裁切全新现货，支持批量采购，可提供原厂包装与出货凭证。

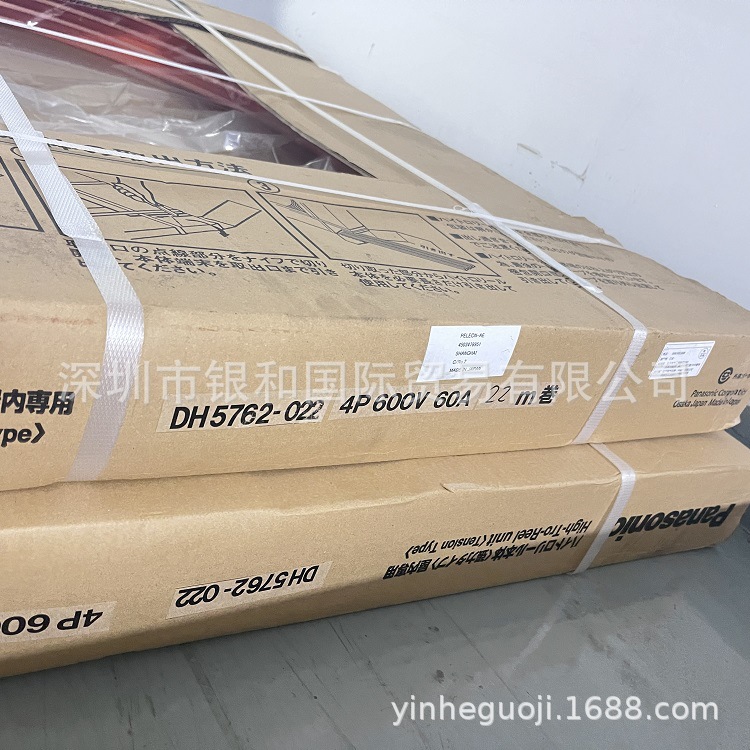

松下DH5762-022 张力型滑触线 4P600V60A 室内供电导轨 22 米原装(图1)

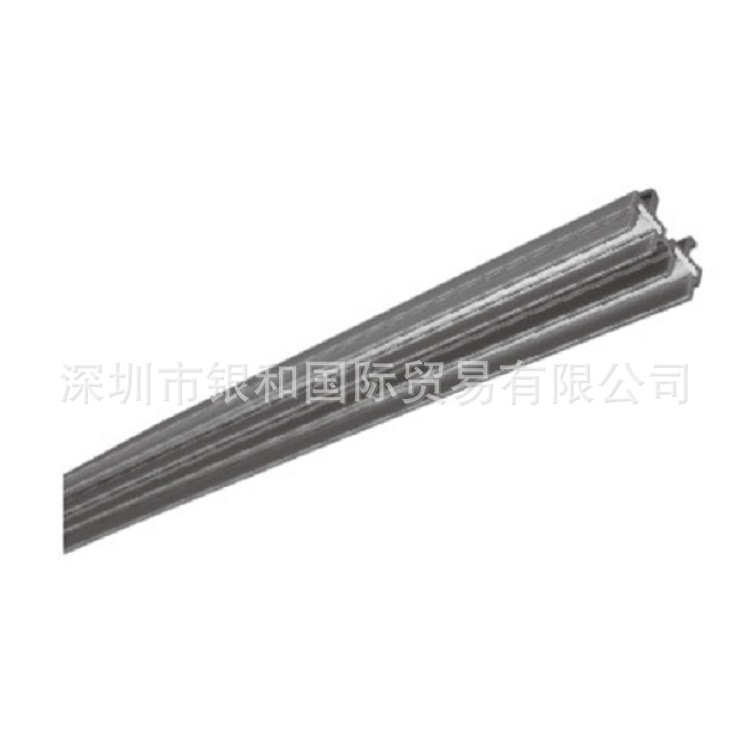

松下DH5762-022 张力型滑触线 4P600V60A 室内供电导轨 22 米原装(图2)

松下DH5762-022 张力型滑触线 4P600V60A 室内供电导轨 22 米原装(图3)


一、张力型卷装滑触线本体（整卷 22m/45m，室内无接缝）

60A 规格

DH5761-022 3 极 60A 22 米

DH5762-022 4 极 60A 22 米

DH5761-045 3 极 60A 45 米

DH5762-045 4 极 60A 45 米

90A 规格

DH5766-022 3 极 90A 22 米

DH5767-022 4 极 90A 22 米

DH5766-045 3 极 90A 45 米

DH5767-045 4 极 90A 45 米

二、张力型配套集电器

适配 60A 导轨

DH5786K1 3P 60A 集电器

DH5787K1 4P 60A 集电器
适配 90A 导轨

DH5796K1 3P 90A 集电器

DH5797K1 4P 90A 集电器
100A 大电流集电器

DH5781K2 3P 100A

DH5782K2 4P 100A

三、非张力分段拼接滑触线（单根 3 米）

60A 多极导轨

DH5741 3P

DH5742 4P

DH5743 5P

DH5744 6P

DH5745 7P

DH5746 8P

90A 多极导轨

DH5751 3P

DH5752 4P

DH5753 5P

DH5754 6P

DH5755 7P

DH5756 8P

四、HS 高速专用滑触线

导轨本体：DH5841、DH5842、DH5843、DH5844、DH5845、DH5846、DH5847、DH5848

配套集电器：DH5856K、DH5857K、DH5858K

五、单极通用滑触线（可户外使用）

DH5440、DH5448、DH5470、DH5471、DH5474、DH5476、DH5478

通用基础参数文案（复制填属性）

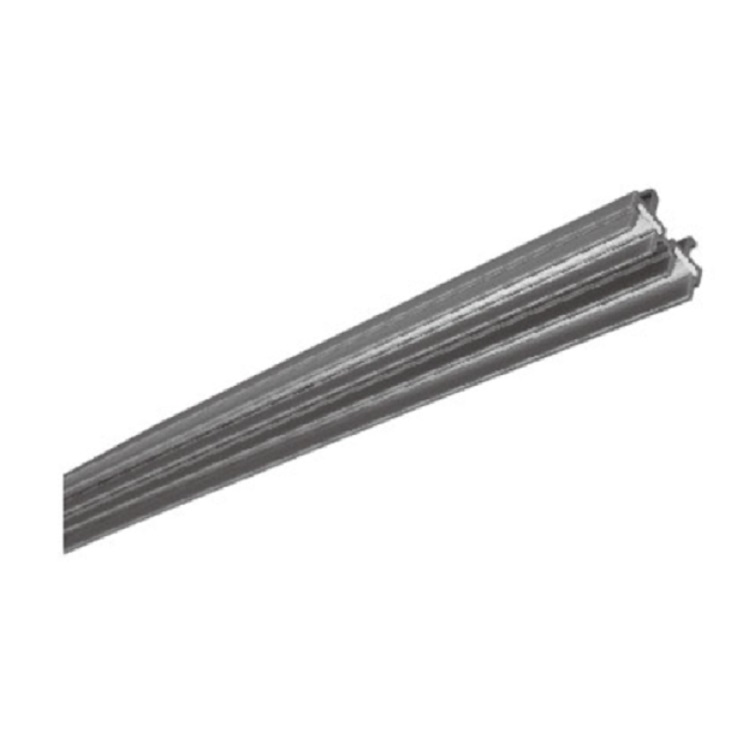

松下DH5762-022 张力型滑触线 4P600V60A 室内供电导轨 22 米原装(图4)

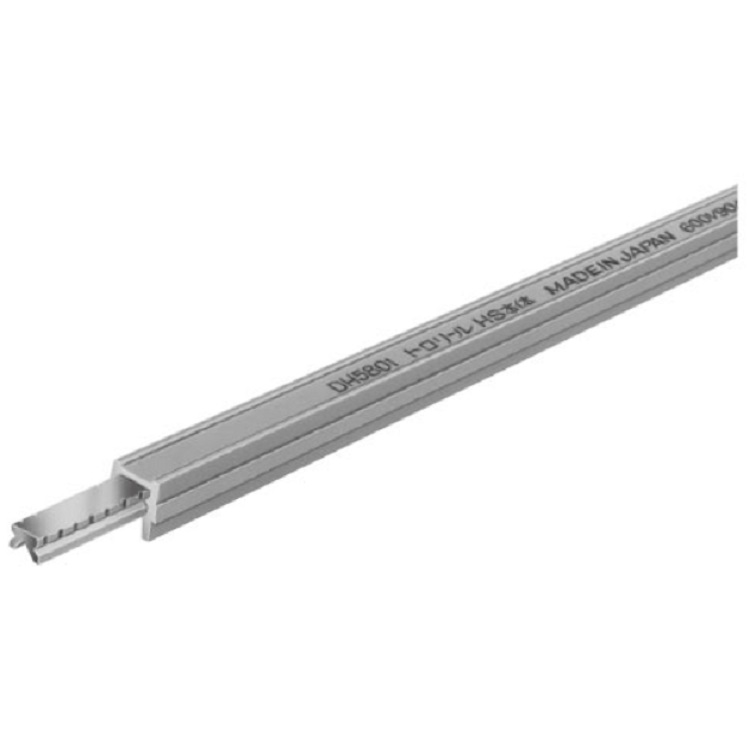

松下DH5762-022 张力型滑触线 4P600V60A 室内供电导轨 22 米原装(图5)

松下DH5762-022 张力型滑触线 4P600V60A 室内供电导轨 22 米原装(图6)
