Parameter
规格参数
| 参数项目 | 具体参数 |
|---|---|
| 品牌 | Panasonic 松下 |
| 型号 | DH5603 |
| 极数 | 3P（3 极） |
| 额定电压 | 600V |
| 额定载流 | 60A |
| 单根标准长度 | 3000mm（3 米） |
| 导体材质 | 铜质导电芯 + 耐磨绝缘 PVC 外护套 |
| 防护等级 | IP23 |
| 使用限制 | 仅限室内环境使用 |
| 适配集电器 | DH56911K1 |
| 产地 | 日本原装进口 |
Particulars
产品详情
一、产品简介
DH5603 是日本松下原装进口非张力分段拼接式绝缘滑触线，隶属于 High-Tro-Reel 系列，标准单根长度 3 米，支持多根首尾拼接组合，灵活适配不同布线距离。产品额定电压 600V、额定电流 60A，3 极导电结构，专为室内自动化设备往复移动场景提供稳定随行供电，是流水线输送设备、轻型行车、小型轨道搬运设备常用供电导轨。
二、产品核心优势
分段拼接设计，布线灵活
单根 3 米标准化型材，可根据现场轨道长度自由拼接加长，拐角、分支点位可搭配松下原厂弯头、接头配件施工，适配中小型产线非标布线需求。
绝缘防护外壳，使用安全
外层橙色阻燃绝缘护套，隔绝带电导体，防止人员误触触电，同时防尘防剐蹭，车间常规工况下使用寿命更长。
导电性能稳定
内部高纯度铜导体阻抗低、输电损耗小，长时间连续供电不易发热，集电器滑行取电顺畅，不易出现断电、打火现象。
配套配件齐全
可搭配馈电盒、悬吊支架、终端堵头、连接接头、弯头、原厂集电器等一整套辅材，一站式配齐安装所需零部件。
三、适用应用场景
工厂悬挂流水线、悬挂输送机械移动供电 轻型单梁行车、小型起重吊具室内输电 自动化产线轨道式移动工装、转运小车 包装、喷涂、仓储短线往复行走设备供电
四、安装与使用注意事项
本产品标注屋内专用，禁止露天淋雨、高湿腐蚀环境直接安装使用；
拼接处务必使用原厂对接头紧固，保证多段导轨导通连贯；
需使用对应型号 DH56911K1 集电器匹配取电，不可混用其他规格碳刷组件；
导轨铺设需按间距安装固定吊夹，避免悬空过长导致导轨下垂变形。

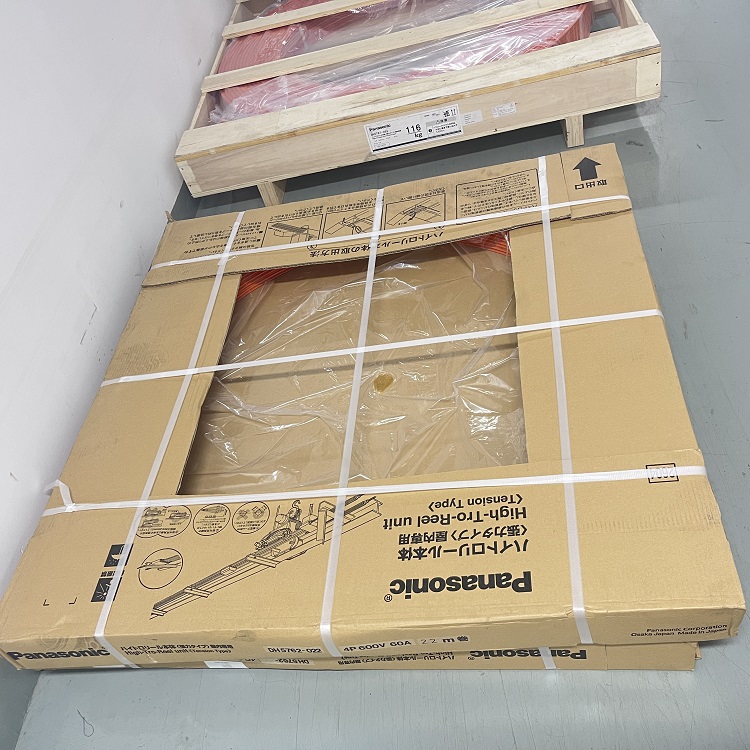

一、张力型卷装滑触线本体（整卷 22m/45m，室内无接缝）
60A 规格

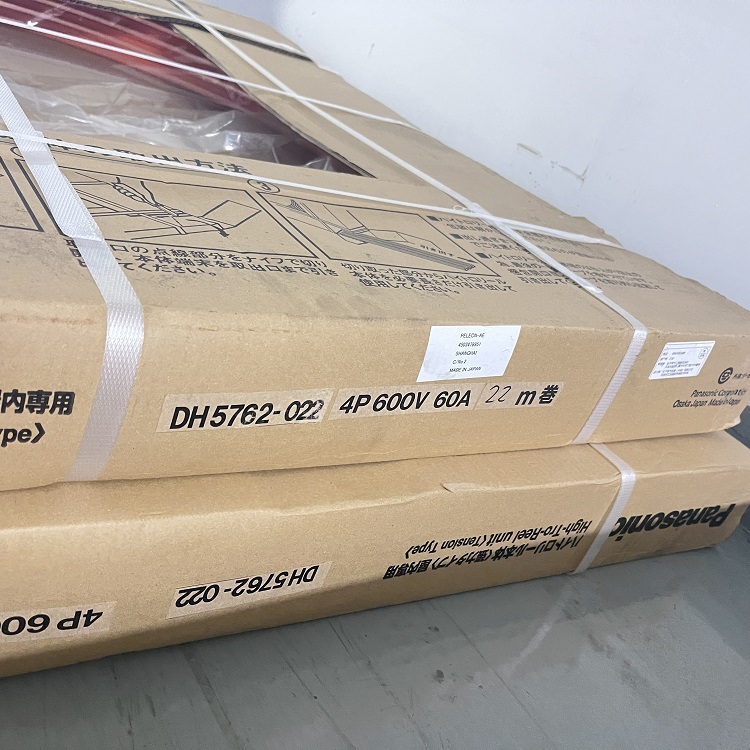

DH5761-022 3 极 60A 22 米 DH5762-022 4 极 60A 22 米 DH5761-045 3 极 60A 45 米 DH5762-045 4 极 60A 45 米
90A 规格
DH5766-022 3 极 90A 22 米 DH5767-022 4 极 90A 22 米 DH5766-045 3 极 90A 45 米 DH5767-045 4 极 90A 45 米
二、张力型配套集电器
适配 60A 导轨 DH5786K1 3P 60A 集电器 DH5787K1 4P 60A 集电器
适配 90A 导轨 DH5796K1 3P 90A 集电器 DH5797K1 4P 90A 集电器
100A 大电流集电器 DH5781K2 3P 100A DH5782K2 4P 100A
三、非张力分段拼接滑触线（单根 3 米）
60A 多极导轨
DH5741 3P DH5742 4P DH5743 5P DH5744 6P DH5745 7P DH5746 8P
90A 多极导轨
DH5751 3P DH5752 4P DH5753 5P DH5754 6P DH5755 7P DH5756 8P

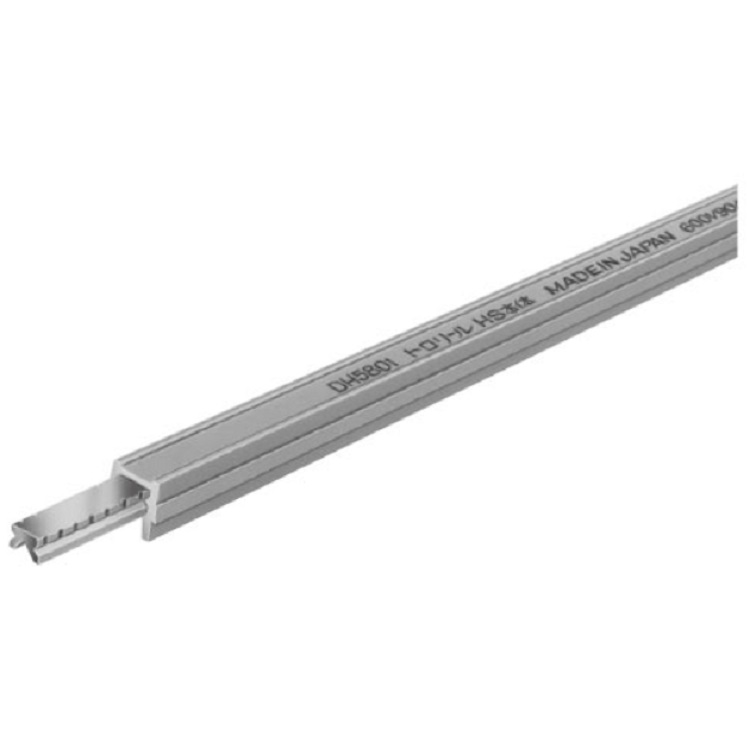

四、HS 高速专用滑触线
导轨本体：DH5841、DH5842、DH5843、DH5844、DH5845、DH5846、DH5847、DH5848 配套集电器：DH5856K、DH5857K、DH5858K
五、单极通用滑触线（可户外使用）
DH5440、DH5448、DH5470、DH5471、DH5474、DH5476、DH5478
